1 서 론
최근 급격한 산업 발달로, 화석연료의 사용이 증가함 에 따라 전 세계적 문제 중 하나인 환경 오염 문제와 지하자원 매장량 감소 문제를 해결할 수 있는 신재생 에 너자원 기술 개발에 대한 필요성이 점차 증가하고 있다. 화석연료를 대체할 수 있는 대표적인 신재생 에너지원 으로는 동물이나 식물을 발효하여 얻을 수 있는 바이오 메스 에너지, 지열, 풍력 및 수력 등을 포함하는 자연 에너지 및 수소에너지가 있다. 이들 중 수소 에너지는 지구상에 풍부한 탄화수소와 물을 원료로 사용하는 연 소 시스템을 통해 확보할 수 있어 환경 오염에 문제 없 는 신재생 에너지원이다.1-4) 수소 연료는 대표적으로 탄 화 수소의 자열 개질 공정(autothermal reforming, ATR), 부분 산화 공정(partial oxidation, POX) 및 수증기 메탄 개질 공정(steam methane reforming, SMR) 등의 공정 을 통해 생산된다.5-7) 이들 중 메탄과 수증기를 반응시 켜 수소 연료를 생산하는 SMR은 최근 상용화가 이루 어진 대표적인 수소 생산 공정이다. 특히, 이러한 공정 은 풍부한 탄화 수소 매장량에 따른 원자재 공급의 원 활함, 오염물질 발생의 최소화, 뛰어난 수소 변환 효율 에 따른 높은 수소 생산량 및 낮은 제조 단가 등과 같 은 다양한 장점을 가지고 있어 전 세계 수소 생산량의 50 % 이상을 차지하고 있다. 수증기 메탄 개질 공정은 다음과 같은 반응식을 통해 수소를 생산한다(식 (1)):8-11)
그러나 수증기 메탄 개질 공정은 600-800 °C의 고온에 서 반응이 진행되어 공정 비용의 문제와 더불어 메탄 개 질 반응 온도까지 도달하는데 소요되는 시간이 길다는 문제점이 있다. 이러한 문제점을 해결할 수 있는 방안 으로 메탄 개질 반응 온도를 감소시킬 수 있는 촉매를 사용하는 것으로써 Pd, Ru, Pt 및 Ni 등이 대표적인 금 속 촉매로 사용된다.6) 이들 중 Ni 촉매는 고온 환경에 서의 우수한 안정성을 가지면서 가격경쟁력이 우수한 장 점을 보여주고 있다.12-14) 더욱이 Ni의 촉매 활성도를 증 가시키는 전략으로는 촉매 합금화 및 지지체 도입 등의 방법이 보고되고 있다. 이 중 촉매 지지체 도입은 촉매 의 반응면적과 안정성을 동시에 증가시킬 수 있는 전략 이다. 현재 NiFeCrAl, FeCrAl, 및 NiCrAl 등과 같은 다공성 금속 합금 폼을 상용화하여 지지체로 사용하고 있으며, 이들은 우수한 열전도도와 높은 내열충격 특성 을 가지고 있는 반면에 내식성과 내화학성이 취약하여 촉매 활성도가 다소 떨어지는 한계가 존재한다.12-14) 따 라서 이러한 한계를 해결하고자 금속 합금 폼 표면에 금 속 산화물 보호층을 도입하는 연구가 보고되고 있다. 예 를 들어, Kucharczyk 등은 졸-겔법을 이용하여 Pd-Al2O3 가 코팅된 FeCrAl 합금 폼을 제조하였고 고온에서 SMR 반응을 이용해 수소 전환 효율을 평가하였다.15) 또한, Xinhai 등은 졸-겔법을 통해 FeCrAl 합금 폼에 Cu/ZnO/ Al2O3를 코팅하여 SMR 반응의 수소 전환 효율을 규명 하였다.16) 하지만 이러한 노력에도 불구하고 아직까지 금 속 합금 폼의 내식성 및 내화학성을 개선하기위한 NiO 보호층에 대한 연구는 미흡한 실정이다.
따라서 본 연구에서는 전기도금법을 이용하여 Ni이 코 팅된 NiCrAl 합금 폼을 제조한 후 마이크로웨이브 열 처리의 산소 농도를 20 %와 50 %로 각각 제어하여 NiCrAl 합금 폼 위에 침상의 NiO 보호층을 도입하였으 며, 이들의 형태, 구조 및 화학적 특성을 분석하여 NiCrAl 합금 폼의 보호층 효과를 규명하였다. 여기서 전기도금 법은 낮은 공정단가와 모재 형상에 영향을 받지 않고 균 일한 코팅층을 형성할 수 있는 장점이 있어 NiCrAl 합 금 폼의 균일한 Ni 코팅을 위한 합성법으로 활용하였 다.17) 또한, 마이크로웨이브 열처리는 마이크로파를 이용 하여 소재 내부로부터 발열을 일으키는 방법으로 열처 리 시간을 단축시킬 뿐만 아니라 단시간 열처리를 통한 과도한 입자 성장 방지 및 분위기 제어가 용이하다는 장 점을 갖고 있어 Ni 코팅층 표면에서 침상의 NiO를 성 장시키기 위한 열처리로 활용하였다.
2 실험 방법
Ni를 NiCrAl 합금 폼(Alantum, 2 × 2 cm2, bare-NiCrAl) 에 코팅하기 위하여 전기도금법을 활용하였다. 먼저 전 기도금을 위한 Ni용액을 준비하기 위해 0.02 M nickel (II) chloride hexahydrate(NiCl2 ·6H2O, Duksan)와 0.13M nickel(II) sulfate(NiSO4 ·6H2O, Duksan)을 증류수에 용해 시켰다. 또한 1.2 M boric acid(H3BO3, Duksan)가 증류 수에 용해된 용액을 준비된 Ni 용액에 넣고 60 °C에서 1시간동안 교반 시켜 전기도금 용액을 제조하였다. 다음 으로 NiCrAl 합금 폼 위에 Ni 코팅을 진행하기 위하여 전기도금 용액 안에 기준전극(Ag/AgCl, saturated KCl), 상대전극(Pt wire) 및 작업전극(NiCrAl 합금 폼)으로 구 성된 삼전극 시스템을 구축한 후 potentiostat/galvanostat (Ecochemie Autolab PGST302N, Netherands)를 이용하 여 정전압-전류를 1,200초 동안 가하였다. 이 때 용액 온 도는 60 °C 및 용액 교반 속도는 100 rpm으로 유지하였 다. 또한 Ni 표면을 침상의 NiO로 성장시키기 위하여 마이크로웨이브 열처리를 진행하였다. 마이크로웨이브 열 처리의 유지 온도, 산소 유속 및 유지 시간을 각각 500 °C, 3cc/분 및 20분으로 고정하고 열처리 시 산소 농도 를 20 및 50 %로 제어하여 침상의 NiO의 성장 정도를 제어하였다. 따라서, Ni 코팅된 NiCrAl 합금 폼과 20 % 및 50 %의 산소 농도에서 마이크로웨이브 열처리하여 제 조된 침상의 NiO가 도입된 NiCrAl 합금 폼은 본 논문 에서 sample A, sample B 및 sample C로 각각 언급될 것이다.
Sample의 형태와 원소 성분 분석은 X-선 분광 분석 기가 부착된 전계 주사 전자 현미경(field emission scanning electron microscope-energy dispersive spectroscopy, FESEM-EDS, hitachi S-4800-Thermo NSS3)을 이용하 여 실시하였다. 또한 sample의 구조는 Cu kα 선(λ = 1.5406Å)을 이용하는 X-선 회절 분석(X-ray diffraction, XRD, Rigaku Rint 2500)을 사용하여 분석하였으며, 화학적 결합상태는 X-선 광전자 주사법(X-ray photoelectron spectroscopy, XPS, ESCALAB 250 equipped with an Al kα X-ray source)을 이용하여 규명하였다. sample의 내식성 및 내화학성을 정량적으로 분석하기 위 하여 0.5 M H2SO4와 2 M CH3OH의 전해질에서 1.2 V 로 5,000초 동안 정전압-전류를 가한 후 얻어진 전해질 내 성분을 유도결합플라즈마 분석기(inductively coupled plasma spectroscopy, ICP, Agilent Technologies 720 ICP-OES)로 조사하여 규명하였다.
3 결과 및 고찰
Fig. 1은 순수한 NiCrAl 합금 폼, sample A, sample B 및 sample C의 저배율[Fig. 1(a-d)] 및 고배율[Fig. 1 (e-h)] FESEM 이미지를 보여준다. Sample들의 직경은 순수한 NiCrAl 합금 폼의 경우 163.4-178.1 μm, sample A의 경우 165.8-180.3 μm, sample B의 경우 167.5-181.8 μm 및 sample C의 경우 171.5-183.9 μm로 측정된다. 또한, 고배율 FESEM 이미지에서 순수한 NiCrAl 합금 폼의 표면은 층상 구조로 표면 거칠기가 높은 반면에 sample A는 전기도금을 통해 코팅된 Ni의 존재에 의해 표면 거칠기가 감소하는 것으로 나타난다. Sample B의 경우는 표면에 침상 입자가 부분적으로 형성되는 것이 확인되며, 이는 마이크로웨이브 열처리에 의해 Ni가 NiO 로 산화되면서 (200)면으로 우선 성장한 결과로 판단된 다.18-20) 특히 sample C는 sample B보다 입자 성장이 촉진되어 침상의 NiO 층이 표면에 치밀하게 형성됨을 보 여준다. 이는 마이크로웨이브 열처리 시 증가된 산소 농 도로 인해 Ni 산화 반응이 급격하게 진행된 결과로 판 단된다. 이러한 Ni의 산화 거동은 EDS 결과에서 자세 하게 보여진다. Fig. 2(a-d)와 Table 1는 EDS로 측정된 순수한 NiCrAl 합금 폼, sample A, sample B 및 sample C의 원소 분석 결과를 나타낸다. 순수한 NiCrAl 합금 폼[Fig. 2(a)]의 경우는 공기 중에서 표면에서 산화 가 부분적으로 발생하여 7.32 wt%의 O 원소의 비율을 보인다. 여기서 Ni 코팅을 진행할 경우(sample A) 폼 표 면에 형성된 Ni에 의해서 O 원소 비율이 5.02 wt%로 감 소하게 되지만, 추가적인 마이크로웨이브 열처리를 진행 하게 되면 sample B에서는 13.50 wt%, sample C에서는 17.34 wt%로 산소 농도가 증가할수록 O 원소 비율이 점 차 증가하는 결과를 명확하게 보여준다. 따라서 SEM 결 과에서 보여지는 마이크로웨이브 열처리 시 50 % 산소 농도에서 형성되는 침상의 NiO 층은 치밀한 표면 형상 에 의해서 NiCrAl 합금 폼의 내식성 및 내화학성을 개 선할 수 있는 보호층으로 작용 될 수 있다.21-23)
Fig. 1

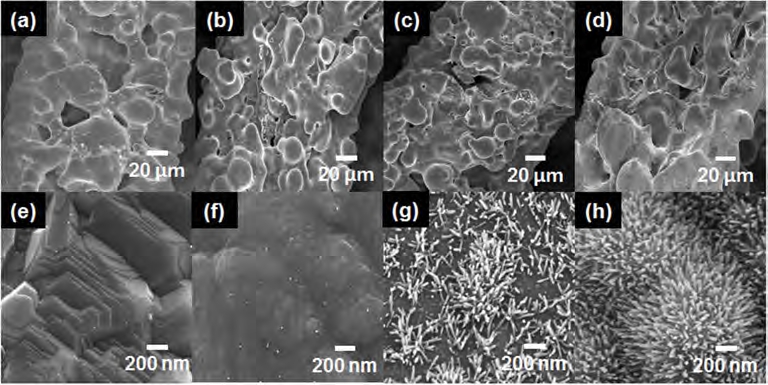

Low-resolution FESEM images obtained from (a) bare-NiCrAl, (b) sample A, (c) sample B, (d) sample C and high-resolution FESEM image of (e) bare-NiCrAl, (f) sample A, (g) sample B, (h) sample C.
Fig. 2

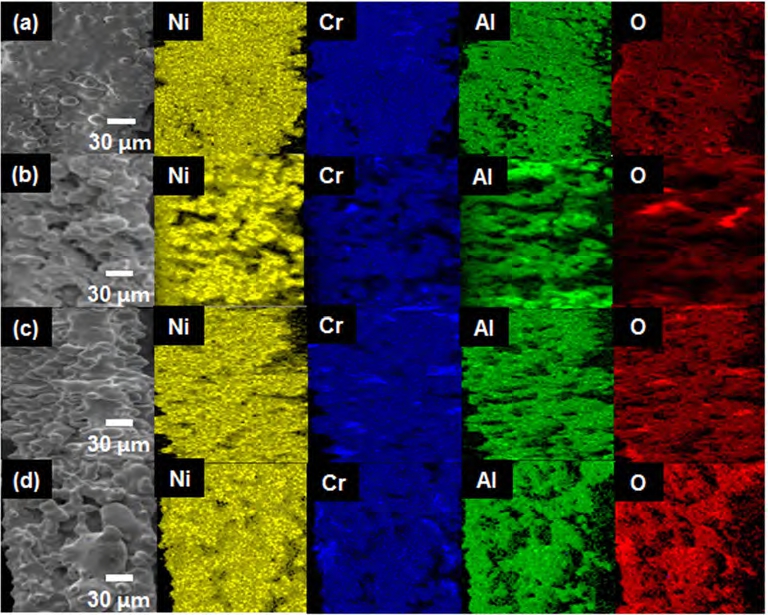

FESEM-EDS results obtained from (a) bare-NiCrAl, (b) sample A, (c) sample B, and (d) sample C.
Table 1
FESEM-EDS results of bare-NiCrAl, sample A, sample B, and sample C.
| Element | Bare-NiCrAl | Sample A | Sample B | Sample C |
|---|---|---|---|---|
| Ni (wt%) | 66.78 | 70.83 | 62.76 | 59.34 |
| Cr (wt%) | 15.38 | 14.47 | 14.12 | 14.04 |
| Al (wt%) | 10.52 | 9.68 | 9.62 | 9.28 |
| O (wt%) | 7.32 | 5.02 | 13.5 | 17.34 |

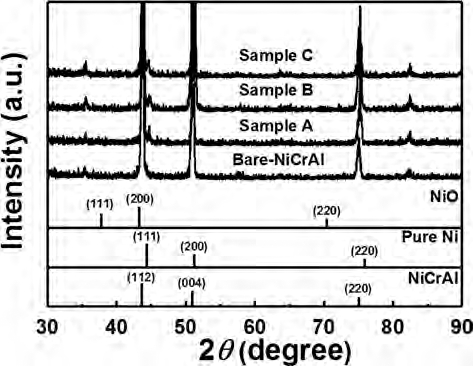

Fig. 3은 순수한 NiCrAl 합금 폼, sample A, sample B 및 sample C의 X-선 회절 피크들을 보여준다. 모든 sample에서 43.8°, 51.6° 및 75.2°의 2θ에서 강한 회절 피크들이 나타나며, 이는 NiCrAl 합금 폼을 구성하는 체 심 입방 구조를 갖는 Ni3Al 상(body-centered cubic, space group Im3m [229], JCPDS card No. 50-1265)의 (112), (004) 및 (220)면과 일치한다.6,24) 또한 sample A, sample B 및 sample C는 44.5o 및 82.6o에서 추가적인 회절 피크가 관찰되는데, 이는 각각 면심 입방 구조를 갖 는 Ni 상(face-centered cubic, space group Fm3m[225], JCPDS card No. 87-0712)의 (111) 면 및 육방정계를 갖는 Ni2Al3 상(hexagonal, space group P3m1, JCPDS card No. 14-0648)의 (212) 면과 일치한다. 그러나 모든 sample에서 NiO 상(face-centered cubic, space group Fm3m[225], JCPDS card No. 78-0643)에 해당하는 회 절 패턴은 관찰되지 않는데, 이는 NiO의 주 피크인 (200) 면이 NiCrAl 합금 폼의 (112)면에 해당하는 회절 피크와 중첩되기 때문이다. 하지만, 각각 sample들의 Ni 회절 피 크를 비교해 보면 sample A에서 sample C로 갈수록 점 차 감소하는 거동을 보여준다. 이는 마이크로웨이브 열 처리의 증가된 산소 농도에 의해서 sample 표면에 NiO 의 형성이 점차 증가한다는 것을 간접적으로 의미한다.
NiCrAl 합금 폼 표면에 NiO의 형성을 자세하게 확인 하게 위해서 우리는 sample들의 XPS 분석을 실시하였 다. Fig. 4(a-d)는 순수한 NiCrAl 합금 폼, sample A, sample B 및 sample C의 Ni 2p core level에 해당하는 광전자 분광 분석 스펙트럼을 보여준다. 모든 피크들의 결합 에너지는 C 1s line(284.5 eV)을 이용하여 보정하 였다. 모든 sample에서 공통적으로 Ni 2p1/2 photoelectrons에서는 870.0 eV, 871.5 eV, 873.5 eV 및 879.6 eV 의 결합에너지가 Ni 2p3/2 photoelectrons에서는 852.4 eV, 854.0 eV, 856.2 eV 및 861.3 eV의 결합 에너지가 나타나는데, 이는 Ni과 관련된 Ni(0) state, NiO과 관련 된 Ni(II) state, Ni2O3 상과 관련된 Ni(III) state 및 Ni(II) state의 위성(satellite) 피크를 의미한다.5,24) 이러한 회절 피크들을 이용하여 sample들의 Ni(II)/Ni(0) 비율을 확인해본 결과 순수한 NiCrAl 합금은 0.29로 나타나는 반면에 sample A는 Ni 코팅에 의해서 0.23으로 감소하 게 된다. 특히 마이크로웨이브 열처리를 진행한 sample B와 sample C에서는 각각 2.25 및 4.73로 Ni(II)/Ni(0) 비율이 산소 농도의 증가에 따라 점차 향상되는데, 이 는 NiCrAl 합금 폼 표면에 NiO 형성이 촉진되었음을 확인해주는 결과이다. 따라서 XPS 결과는 전기 도금을 이용하여 NiCrAl 합금 폼 표면에 Ni 코팅층이 성공적 으로 형성된 것과 마이크로웨이브 열처리 시 산소 농도 가 증가함에 따라 NiCrAl 합금 폼 표면에 NiO 코팅층 의 형성 촉진이 성공적으로 발생하였음을 보여준다.
Fig. 4

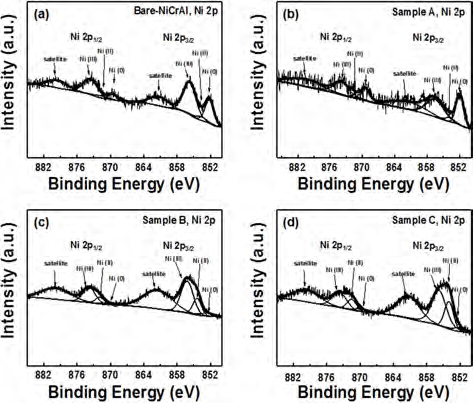

XPS spectra of Ni 2p photoelectrons obtained from (a) bare- NiCrAl, (b) sample A, (c) sample B, and (d) sample C.
제조된 sample들의 내식성 및 내화학성 평가는 정전 압-전류 측정법을 이용하여 sample들에게 전기화학 반응 을 발생시킨 후 전해질 내에 용출된 성분들을 ICP로 비 교 분석하여 실시하였다. 이를 위해 작업 전극(순수한 NiCrAl 합금 폼, sample A, sample B 및 sample C), 기준전극(Ag/AgCl, saturated KCl) 및 상대 전극(Pt wire) 로 구성되는 삼전극 시스템을 이용하였고, 0.5 M H2SO4 와 2 M CH3OH가 혼합된 전해질 내에서 5,000초 동안 1.2 V의 일정한 전압을 인가하였다. Table 2는 전기화 학 반응 후 전해질 내에 존재하는 sample들의 성분을 나 타내는 ICP 분석 결과를 보여준다. 순수한 NiCrAl 합금 폼은 Ni, Cr, Al 성분이 각각 1405.4 ppm, 616.1 ppm, 899.3 ppm으로 나타났다. 이는 NiCrAl 합금 폼을 구성 요소인 Ni, Cr 및 Al이 전기화학 반응 동안 NiCrAl 합 금 폼의 부식에 의해 전해질 내로 다량 용출된 결과에 해당한다. Sample A의 경우 순수한 NiCrAl 합금 폼에 비해 Ni, Cr, Al 용출양이 적은데, 이는 NiCrAl 합금 폼 표면에 형성된 Ni 코팅층이 NiCrAl 합금 폼과 전해 질 사이의 직접적인 전기화학 반응을 방지함으로써 감 소한 것으로 판단된다.25) 또한, sample B 및 sample C 의 경우 sample A보다도 용출양이 크게 감소하는 결과 를 보여준다. 특히 sample C가 다른 sample들에 비해 가장 낮은 용출량을 보이는데, 이는 마이크로웨이브 열처 리 시 높은 산소 농도에 의해 NiCrAl 합금 폼 위에 침 상의 NiO 코팅층이 치밀하게 형성된 결과에 기안한다. 따 라서 제조된 치밀한 침상의 NiO 코팅층은 NiCrAl 합금 폼과 전해질 사이의 직접적인 전기화학 반응을 방지하 여 NiCrAl 합금폼의 내식성 및 내화학성을 증가시킬 수 있는 강력한 보호층으로 제안될 수 있다고 판단된다.
4 결 론
본 연구에서는 NiCrAl 합금 폼의 내식성 및 내화학성 을 향상시키기 위해 전기도금법과 마이크로웨이브 열처 리를 이용하여 침상의 NiO 보호층이 도입된 NiCrAl 합 금 폼을 제조하였다. NiCrAl 합금 폼 위에 Ni 의 코팅 은 전기도금을 이용하여 1,200초(sample A)로 진행한 후 Ni 코팅층 표면에 침상의 NiO 보호층을 성장시키기 위 하여 마이크로웨이브 열처리의 산소 농도를 20 %(sample B) 및 50 %(sample C)로 제어하였으며, 이에 따른 그들 의 형상적, 구조적 및 화학적 특성과 안정성 평가를 비 교 분석하였다. NiCrAl 합금 폼 Ni 코팅층 표면에 성 장한 침상의 NiO 보호층은 같은 시간대비 산소 농도가 증가함에 따라 성장 촉진을 보이는데, 이는 증가된 산 소 농도에 의한 Ni 코팅층 표면에서 NiO의 급격한 성 장에 의한 결과로 판단된다. 또한 정전압-전류 측정법을 이용하여 침상의 NiO 보호층이 도입된 NiCrAl 합금 폼 의 전기화학 반응 후 전해질 내에 존재하는 성분을 ICP 를 이용하여 분석한 결과, sample C에서 가장 낮은 Ni, Cr, Al의 용출농도를 확인하였다. 이는 화학적 안정성이 우수한 침상의 NiO 가 NiCrAl 합금 폼 위에 치밀한 코 팅층을 형성하여 NiCrAl 합금 폼과 전해질의 직접적인 화학반응을 방지하는 보호층으로 작용한 결과에 의해 Ni, Cr, Al 용출이 감소된 것으로 판단된다. 따라서, NiCrAl 합금 폼에 침상의 NiO 보호층 도입은 SMR 반응 효율 을 향상시킬 수 있는 후보군으로 기대될 수 있다.
