1. 서 론

In₂O₃¹⁾투명 금속 산화물을 비롯한 SnO₂²⁾와 ZnO³⁾ 같은 n형 반도체 재료의 우수한 전기전도성과 높은 가시광 투광성은 많은 선행연구를 통하여 보고되었다. 특히 전기전도성을 극대화하기 위한 소량의 Sn을 In₂O₃에 첨가한 ITO 박막⁴⁾은 대표적인 투명 전도성 산화물(transparent conducting oxide, TCO) 소재로서 일반적으로 200 °C 이상의 열처리(기판온도)를 통하여 ~10^-4 Ωcm 영역의 전기 비저항과 80 % 이상의 가시광 투과성을 갖는다.⁵⁾ 선행 보고된 ITO 박막의 전기광학적 특성보다 개진된 특성을 확보하기 위하여 대면적 평판 표시소자(large flat displays devices)와 태양전지용 TCO 박막증착에 사용되는 마그네트론 스퍼터링⁴⁾과 저온 고진공 전자빔 증발법⁶⁾을 이용한 물리적 기상 증착법은 생산공정에서 열처리 온도 외에도 다양한 증착 후 표면처리법이 제시되고 있다.^3,7) 이러한 TCO 특성 제고를 위한 연구의 일환으로 Kanai⁸⁾는 기존의 In₂O₃ 박막에 소량의 하프늄(Hf), 지르코늄(Zr)과 텅스텐(W)을 첨가하고 전기 비저항의 변화를 분석하여, 하프늄과 지르코늄이 전기전도성 제고에 기여한 것에 비하여 텅스텐은 첨가 효과가 미약함을 보고하였다. 또한 Abe et al.⁹⁾은 실온 조건에서 직류(DC) 마그네트론 스퍼터링으로 증착한 텅스텐(W)이 포함된 In₂O₃ (indium tungsten oxide, IWO) 박막이 비정질(amorphous) 구조임을 보고하였고, Pan et al.¹⁰⁾은 IWO 박막을 라디오 주파수(RF) 반응성 마그네트론 스퍼터링으로 증착하고 박막의 전기비저항은 3.2 × 10^-4 Ωcm, 평균 가시광 투과도는 80 %였음을 보고하였다. 본 연구에서는 실온조건에서 radio frequency (RF) 마그네트론 스퍼터를 이용하여 기판에 음 전압(negative bias voltage, -V_b)을 인가하며 증착된 다결정 IWO 박막의 전기적, 광학적 특성을 고찰하였다.

2. 실험 방법

본 연구에서 두께 100 nm의 IWO 박막 증착에 사용한 RF마그네트론 스퍼터링 조건과 기판에 인가된 전압(-V_b) 조건은 Table 1에 나타내었다. 직경 3인치 IWO 타겟(두께; 5 mm, 순도; 99.99 %, 95 wt% In₂O₃ - 5.0 wt% W)과 유리(Corning 7059) 기판의 거리는 5 cm를 유지하였다. 증착에 앞서 기판은 이소프로판올(isopropanol)과 탈이온수(deionized water)로 초음파 세척하고 실온의 질소분위기로에서 건조하였다. 증착 챔버의 초기 진공도 5 × 10^-7 Torr에서 아르곤 가스를 5 sccm 유입하여 1 × 10^-3 Torr 조건을 유지하며 타겟 표면의 오염층을 제거하기 위하여 pre-sputtering을 5분간 실시하였다. 박막은 실온에서 증착하였으나 기판 인가전압에 따른 Ar⁺ 이온충돌로 인하여 열전대(thermocouple, K-type)로 측정된 기판 온도는 최대 62 °C (-450 V_b)까지 증가하였다. 박막의 화학적 성분은 에너지 분산 X선 분광분석기(energy dispersive spectrometer, EDS)로 분석하고, 증착율과 두께는 표면단차측정기(surface profiler)로 측정하고 표면 root mean square (RMS) 거칠기는 원자간력현미경(atomic force microscope, AFM)으로 측정하였다. 기판전압에 따른 박막의 면저항(sheet resistance, R_sh), 전하밀도(carrier density)와 이동도(mobility)를 포함한 전기적 특성은 홀-효과(hall-effect) 측정기로 측정하고 가시광 투과도는 UV-Vis. Spectro-photometer로 측정하였다. 박막의 결정성(crystallization)과 Ar⁺ 이온충돌에 따른 박막의 밀도변화는 X-ray diffraction (XRD, Cu-Kα radiation, 파장 1.5406 Å)과 X-ray reflectometer (XRR) 분석으로 측정하였다.

3. 결과 및 고찰

Fig. 1은 기판전압 인가 없이 증착된 IWO 박막의 EDS 성분분석 결과이고 Table 2는 기판 인가전압 조건에 따른 박막의 증착율 변화이다. 기판전압이 최대 –450 V_b까지 인가됨에 따라서 Ar⁺ 이온충돌에 의해 박막의 밀도증가와 더불어 표면입자의 탈락(re-sputtering)이 발생하기 때문에 증착율은 12.1에서 10.6 nm/Min.으로 인가전압에 반비례하며 감소하였다.

Fig. 1

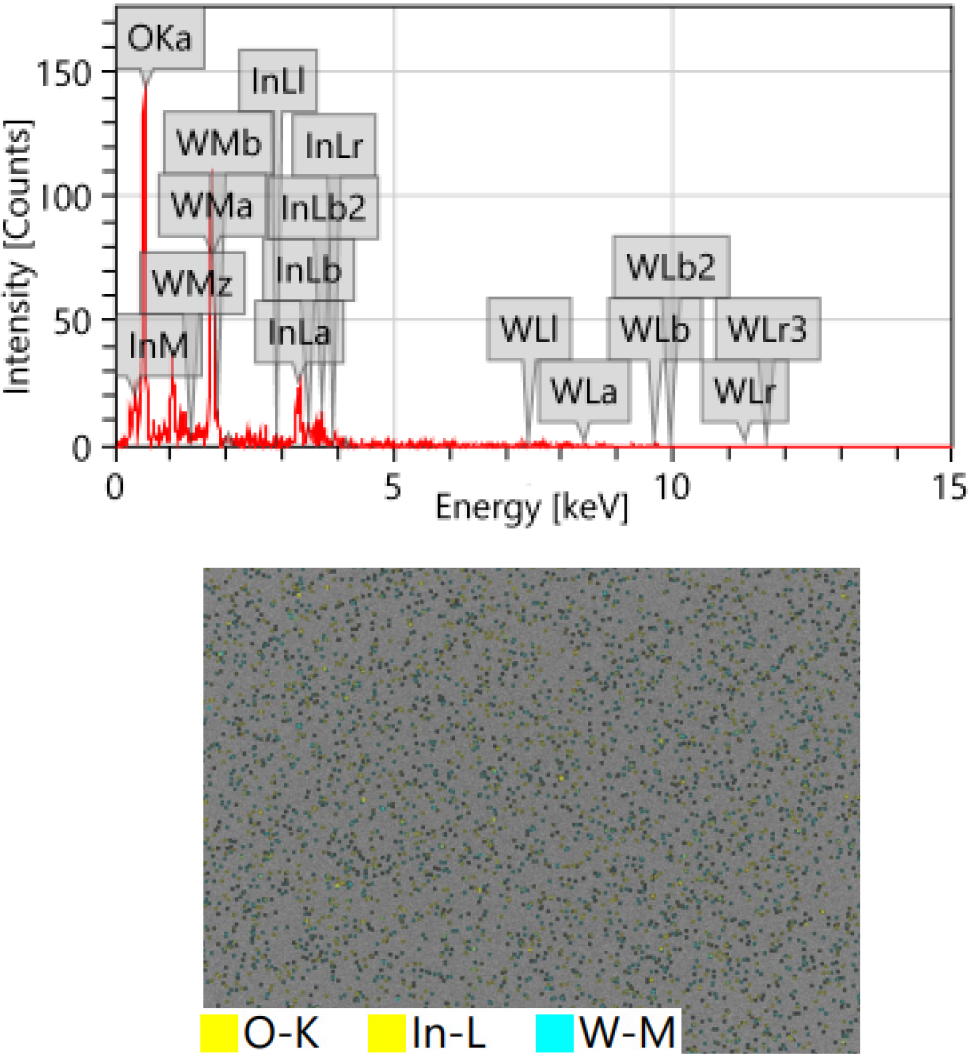

Energy dispersive x-ray spectroscopy (EDS) analysis of IWO thin film.

Fig. 2에 기판전압 조건에 따른 박막의 X-ray 회절패턴을 나타내었다. 기판 전압 인가 없이 증착된 박막에서 Abe et al.⁹⁾의 DC 마그네트론 스퍼터링으로 증착된 IWO 박막의 결정구조와 유사하게 비정질 결정구조에 가까운 미약한 회절피크가 검출되었으나, 기판전압이 인가된 박막에서는 Bixbyite In₂O₃ (222), (431), (046) 결정 면의 회절피크가 검출되었다. XRD 회절분석 결과로서 기판전압으로 가속된 Ar⁺이온의 충돌로 박막의 결정구조가 다결정질 박막으로 성장하였음을 알 수 있었다.

Fig. 2

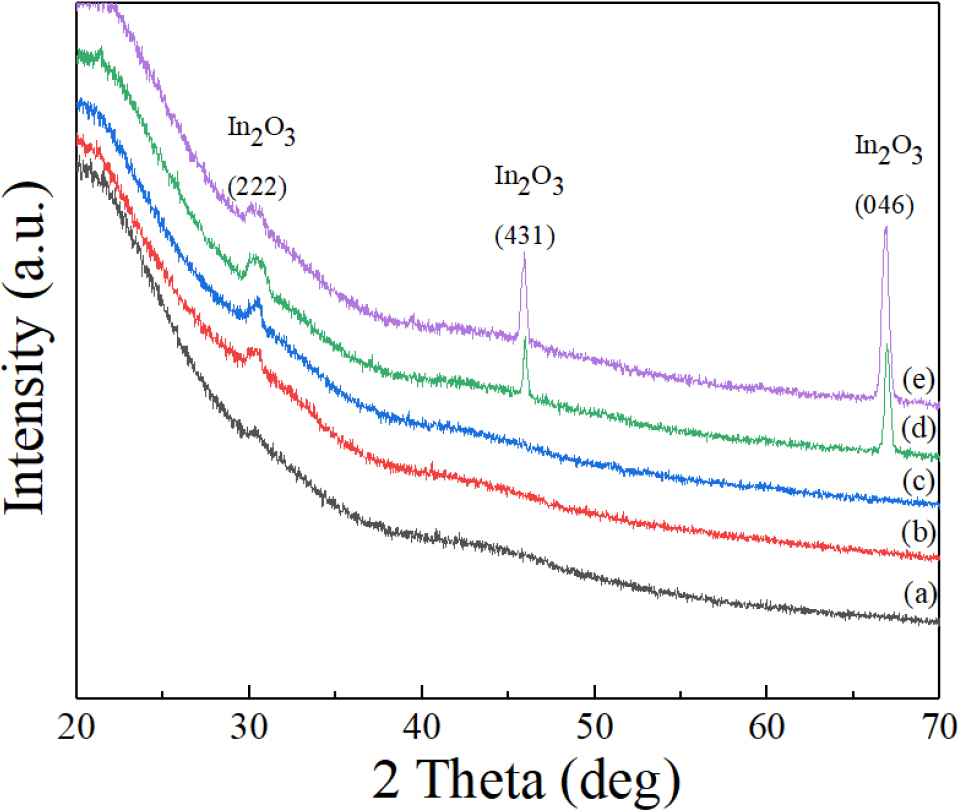

XRD patterns of IWO thin films deposited at different substrate bias voltages. (a) 0 V_b, (b) -150 V_b, (c) -250 V_b, (d) -350 V_b, (e) -450 V_b.

Fig. 3에 인가전압 조건에 따른 박막의 표면형상과 RMS 거칠기를 나타내었다. 투명전극용 박막의 전기전도도는 전하밀도와 전하이동도로 결정되므로 RMS 거칠기는 IWO 박막의 전기광학적 효용성에 중요한 요소가 된다. 기판전압 인가 없이 증착된 박막의 거칠기는 6.2 nm로 상대적으로 거친 표면을 보였고, 기판 전압이 증가함에 따라서 최저 1.7 nm (-350 V_b)까지 감소하다가 높은 –450 V_b 조건에서 에너지가 더욱 강해진 Ar⁺ 이온의 충돌에 의하여 표면 re-sputtering이 발생하여 2.2 nm로 다소 증가함을 알 수 있었다.

Fig. 3

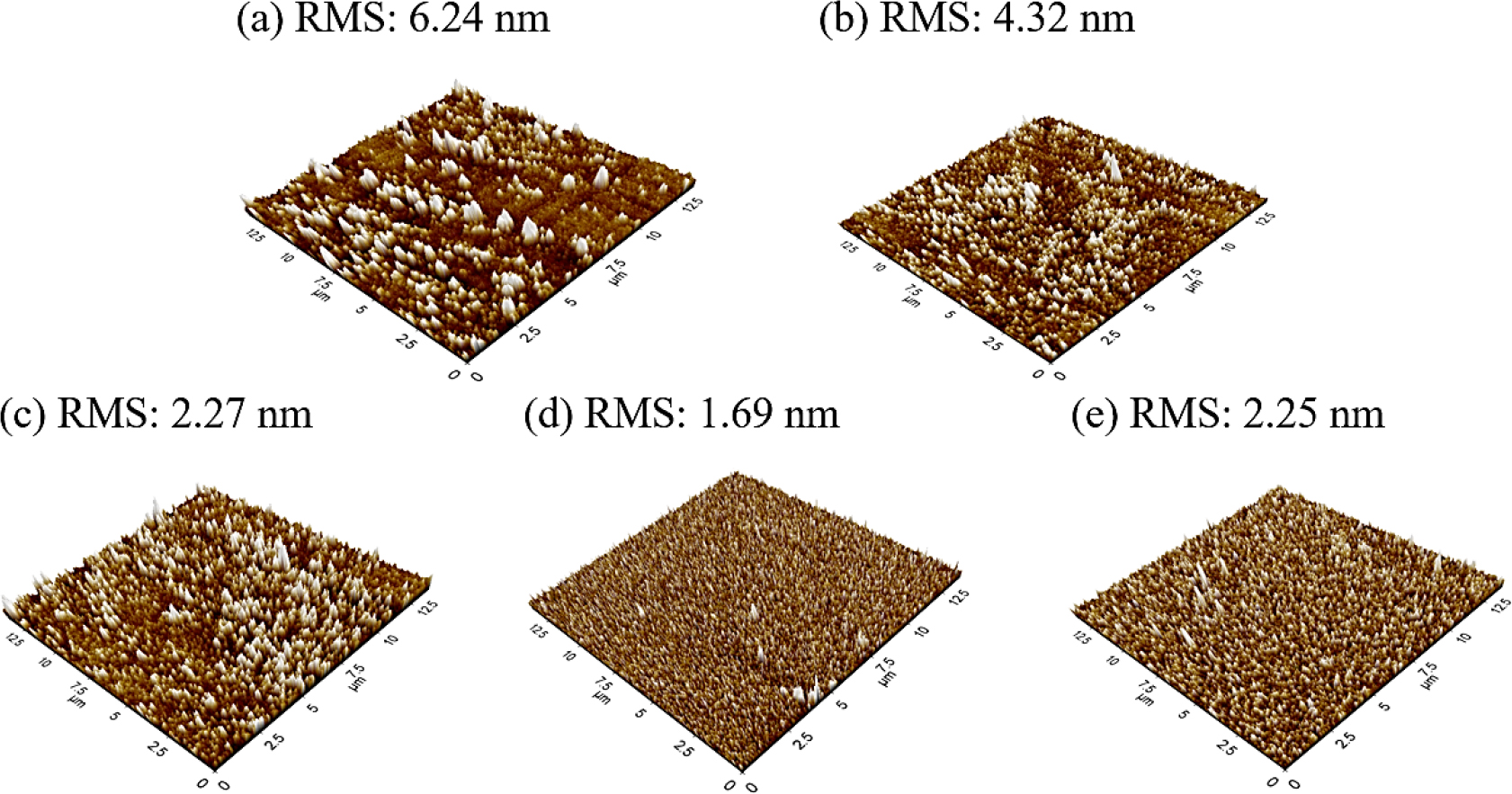

Surface images and RMS roughness of the IWO films deposited at different substrate bias voltages. (a) 0 V_b: 6.2 nm, (b) -150 V_b: 4.3 nm, (c) -250 V_b: 2.3 nm, (d) -350 V_b: 1.7 nm, (e) -450 V_b: 2.2 nm.

Lee et al.¹¹⁾은 기판의 변화와 무관하게 기판 인가전압에 따른 이온충돌의 결과로 ITO 박막의 전기광학적 특성 개선 효과를 발표하였고, Honda et al.¹²⁾은 bias sputtering 조건에서 증착된 ITO 박막의 산소농도의 깊이방향 분포(depth profile)를 분석하여 Ar⁺ 이온의 충돌에 의하여 산소원자가 표면에서 re-sputtering되고 전기비저항과 가시광 투과도에 영향을 미치는 산소농도가 결핍되는 것을 고찰하였다.

Table 3에 기판 인가전압에 따른 IWO 박막의 전하밀도, 이동도, 밴드- 갭, 전기비저항의 변화를 나타내었다. 본 연구에서도 기판전압의 증가에 비례하며 전하밀도가 최대 2.63 × 10²¹ cm^-3까지 증가된 것은 Ar⁺ 이온의 충돌에 의한 박막의 산소결핍에 의한 전하밀도 증가효과로 판단된다. Table 3에서 기판전압 조건에 따른 전기비저항은 7.52 × 10^-3 Ωcm에서 2.06 × 10^-4 Ωcm (-350 V_b)까지 감소하다가 –450 V_b 조건에서 4.02 × 10^-4 Ωcm로 증가하였다. 전기비저항의 초기 감소원인은 전하밀도와 이동도의 증가에 의한 것이며, -450 V_b 조건에서 비저항의 증가는 높은 전하밀도(2.63 × 10²¹ cm^-3)에 의한 산란(scattering)과 표면거칠기 증가[Fig. 3(e)]에 따른 이동도의 감소에 의한 것으로 사료된다.

Fig. 4는 기판전압 조건에 따른 IWO 박막의 가시광 투과도 변화이다. 박막의 표면거칠기와 전하밀도에 영향을 받는 가시광 투과도는 기판전압(≤350 V_b) 에 비례하며 84.1 %까지 증가하다가 –450 V_b에서 가시광 투과도(84.0 %)의 증가율이 포화되는 경향이 나타났다. 인가전압에 따른 가시광 투과도의 변화를 가시적으로 나타내기 위하여 550 nm 파장에서 비교된 박막의 투과도를 inset figure로 추가하였다.

Fig. 4

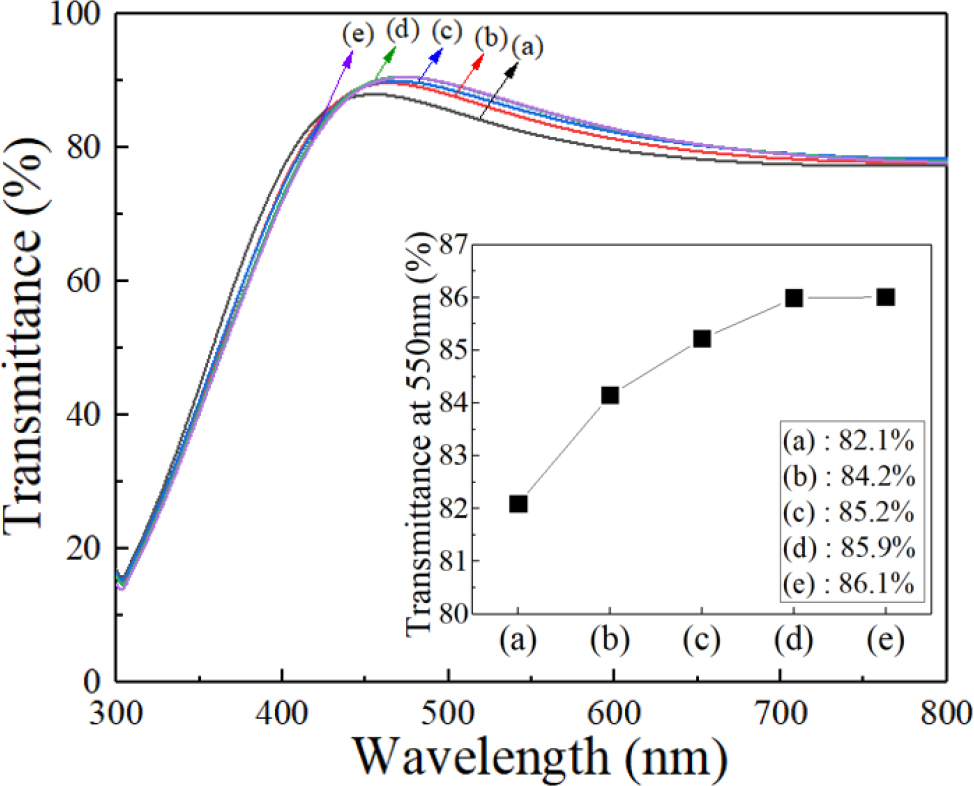

The visible transmittance of the IWO films deposited at different substrate bias voltages and compared visible transmittance at 550 nm in wavelength is included in the figure. (a) 0 V_b, (b) -150 V_b, (c) -250 V_b, (d) -350 V_b, (e) -450 V_b.

기판전압과 가시광 투과도 그리고 박막밀도의 관계를 규명하기 위한 XRR분석 결과를 Fig. 5에 나타내었다. 박막의 밀도는 초기 6.13 g/cm³ (0 V_b)에서 인가전압 에 비례하며 6.45 g/cm³ (-350 V_b)까지 증가하다가 6.37 g/cm³ (-450 V_b)로 감소하였다. XRR분석과 AFM 표면이미지를 비교한 결과로서, 높은 인가전압(-450 V_b) 조건에서 가시광 투과도의 포화 상황은 표면 re-sputtering에 의한 박막의 밀도 감소와 표면거칠기의 증가에 의한 것으로 판단된다.

Fig. 5

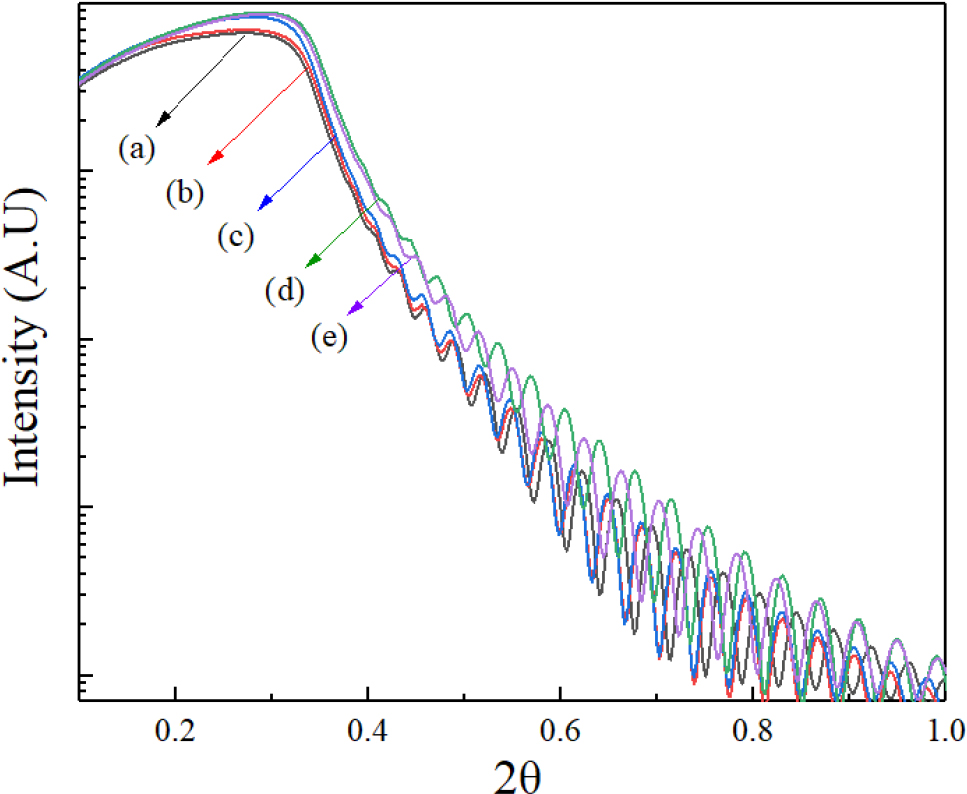

The XRR spectra of the IWO films deposited at different substrate bias voltages. (a) 0 V_b: 6.13 g/cm³, (b) -150 V_b: 6.17 g/cm³, (c) -250 V_b: 6.28 g/cm³, (d) -350 V_b: 6.45 g/cm³, (e) -450 V_b: 6.37 g/cm³.

Table 4는 기판전압에 따른 면저항, 가시광 투과도, 그리고 figure of merit¹³⁾ (FOM, T¹⁰/R_sh)의 변화이고 FOM은 다양한 기판 전압조건에서 측정된 박막의 가시광 평균 투과도(T¹⁰)와 면저항을 이용하여 전기광학적 효용 가치를 비교하는 기준이 된다. 본 연구에서는 –350 V_b 조건에서 증착된 박막의 가장 낮은 면저항(20.5 Ω/☐)과 높은 가시광 투과도(84.1 %)로 인하여 상대적으로 우수한 8.6 × 10^-3 Ω^-1의 FOM이 측정되어 박막의 전기광학적 특성 최적화에 적합한 기판전압은 –350 V_b인 것을 알 수 있었다.

4. 결 론

RF 마그네트론 스퍼터를 이용하여 실온조건에서 유리기판에 다결정질 IWO 박막을 증착하고 기판 인가전압(V_b)에 따른 전기적, 광학적 특성 변화를 고찰하였다. XRD 분석을 통하여 기판에 전압인가 없이 증착된 IWO 박막은 비정질 구조였으나, 기판전압이 인가된 조건에서는 In₂O₃ (222), (431), (046) 회절패턴이 측정되어 다결정질 박막임을 알 수 있었다. 박막의 전기전도도와 가시광 투과도 모두 기판 인가전압의 영향을 받아서 –350 V_b 조건에서 84.1 % 가시광 투과도와 2.06 × 10^-4 Ωcm의 비저항이 측정되어 플라즈마 내 양이온의 기판 충돌로 박막의 밀도가 증가하고 전기적 광학적 특성이 개선됨을 알 수 있었다.
