Korean Journal of Materials Research. June 2017. 339-344
https://doi.org/10.3740/MRSK.2017.27.6.339

ABSTRACT


MAIN

1. 서 론

희토류 이온이 활성제로 도핑된 형광체는 백색 발광 다 이오드(light emitting diode), 디스플레이 패널, 레이저 개발에 있어서 핵심적인 발광 요소로 응용되고 있다.1-3) 특히 희토류 Eu3+, Sm3+, Tb3+, Dy3+ 이온은 많은 가시 광 영역의 밴드갭 에너지를 갖고 있어서 램프와 발광 다 이오드용 형광체를 개발하는데 효율적인 활성제로 사용 되고 있다. 모체 CaNb2O6 결정은 화학적으로 안정하고 발 광 세기가 강하며 서로 다른 가시광 영역의 파장을 방 출하는 활성제 이온으로 에너지를 효율적으로 전달하기 때문에 Dy3+, Eu3+, Sm3+와 같은 다양한 활성제 이온이 치환 고용되기에 적합한 모체로 알려져 있다.4)

최근에 발광 효율을 향상시키고 다양한 색깔의 빛을 방 출시키기 위하여 두 종류의 발광 이온을 동시 도핑하여 형광체를 제조하는 연구에 많은 관심이 쏠리고 있다.5) 특 히, 백색 발광은 기본 삼색인 적색, 녹색, 청색 발광 세 기의 적절한 조합에 의하여 만들어지기 때문에 이에 적 합한 두 종류의 활성제 이온과 도핑 농도를 선택하는 것 은 중요하다. Natarajan 등6)은 고상반응법으로 Bi3+와 Sm3+ 이온이 동시 도핑된 YVO4 형광체를 합성하였으며, 여 기(excited) 파장에 따라 형광체의 방출 파장이 이동함을 보고하였다. 254, 365, 410 nm로 여기 하였을 때 형광 체는 각각 강한 주황색, 황색, 적색 발광을 나타내었다. Shen 등7)은 모체 Ba2MgSi2-xAlxO7 결정에 Eu2+와 Mn2+ 를 동시 도핑한 형광체를 제조하였으며, 350-450 nm의 파 장으로 여기 시켜 438, 501, 623 nm에 위치하는 삼색 발광 피크를 관측하였다. Al3+, Eu3+, Mn2+ 이온의 농도 가 각각 0.4, 0.1, 0.1 mol 일때 시료는 가장 강한 백색 광을 방출함을 제시하였으며, 모체 결정에 Al 이온을 도 핑함으로써 청색과 녹색 발광의 세기의 비를 변화시킬 수 있었다. Yang 등8)은 ZnS:Mn 형광체에 Ce 증감제 (sensitizer)를 동시 도핑함으로써 에너지 전달 원리에 의 하여 형광체의 발광 세기를 증가시켰으며, 900 °C에서 소 결시킨 형광체의 경우에 입방 정계와 육방 정계가 공존 함을 확인하였다. ZnS:Mn, Ce 형광체의 발광 피크는 도 핑 농도가 증가함에 따라 적색 이동하였고, 소결 온도가 증가함에 따라 청색 이동함을 보고하였다. Cao 등9)은 Sm3+와 Na+를 동시 도핑한 CaNb2O6 형광체를 제조하였 으며, 두 활성제 이온을 도핑함으로써 발광 특성이 향 상됨을 관측하였다.

본 연구에서는 높은 열 및 화학적 안정성을 갖는 CaNb2O6 모체 격자에 Dy3+ 이온을 도핑한 황색 형광체, Eu3+ 이온을 도핑한 적주황색 형광체, Dy3+와 Eu3+ 이온 을 동시 도핑한 백색광 형광체를 합성하였다. 특히 백 색광 형광체의 경우에는 Dy3+ 이온의 농도를 5 mol%로 고정하고 Eu3+ 이온의 농도를 순차적으로 변화시켜 방 출하는 발광 스펙트럼의 파장과 세기를 제어하였으며, CIE 1931 색 좌표를 측정하여 Eu3+ 이온의 농도 변화 에 따른 색 좌표의 이동 현상을 분석하였다. 결정 입자 의 크기와 발광 세기 사이의 상관 관계도 조사하였다.

2. 실험 방법

CaNb2O6:Dy3+, CaNb2O6:Eu3+, CaNb2O6:Dy3+, Eu3+ 형 광체 분말은 초기 물질 CaCO3(99.9 % 순도), Nb2O5 (99.9 %), Dy2O3(99.9 %), Eu2O3(99.9 %)를 화학양론적으 로 측정하여 합성하였다. 활성제 Dy3+와 Eu3+ 이온이 각 각 단일 도핑된 CaNb2O6 형광체의 경우에 Dy3+와 Eu3+ 이온의 몰 비는 각각 5 mol% 이었다. Dy3+와 Eu3+ 이온 을 동시 도핑한 경우에 Dy3+ 이온의 몰 비는 5 mol%로 고정하였고, Eu3+ 이온의 몰 비는 각각 1, 5, 10, 15 mol%로 변화시켰다. 정밀 저울을 사용하여 초기 물질을 측정하고 플라스틱 병에 ZrO2 볼과 적정 양의 에탄올을 넣고 10시간 동안 볼밀(ball-mill)과 80 °C에서 10시간 동 안 건조한 후에, 아게이트 막자 사발에서 건조시킨 시 료를 갈아서 80 μm의 체로 걸러내고 알루미나 도가니에 담아 전기로에 넣어 400 °C에서 3시간 동안 하소 공정 과 1100 °C에서 5시간 동안 소결하여 합성하였다.10)

형광체 분말의 결정 구조는 X-선 회절기(X-ray diffreactometer: XRD, Ultima IV, Rigaku)를 사용하여 측 정하였고, 흡광과 발광 특성은 상온에서 형광광도계(FS- 2, Scinco)를 사용하여 조사하였다. 표면의 미세 형상과 결 정 입자의 크기는 주사전자현미경(SEM, CX-200, Coxem) 으로 촬영하였다.

3. 결과 및 고찰

Fig. 1은 Dy3+와 Eu3+ 이온을 각각 5 mol% 단일 도핑 한 CaNb2O6 형광체와 Dy3+ 이온의 몰 비를 5 mol%로 고정하고, Eu3+ 이온의 몰 비를 1, 5, 10, 15 mol%로 변 화시켜 합성한 CaNb2O6:Dy3+, Eu3+ 형광체 분말을 XRD 를 사용하여 측정한 결과를 나타낸 것이다. Eu3+ 이온 의 몰 비에 관계없이 모든 형광체 분말의 주 회절 피 크는 29.22°에서 나타났다. 상기의 주 회절 피크 이외에 도 상대적으로 약한 회절 세기를 갖는 피크들이 11.88°, 23.64°, 50.60°, 60.58°에서 관측되었다. 주 회절 피크는 (131) 면에서 발생하였고, 약한 회절 피크의 세기는 (130), (262), (062), (020) 순으로 감소하였다. 이 결과를 통하 여 Dy3+와 Eu3+가 도핑된 CaNb2O6 형광체는 ICDD #00-039-1392와 일치하는 사방정계(orthorhombic system) 의 결정 구조임을 알 수 있었다. Eu3+ 이온의 몰 비가 1 mol% 일 때 주 회절 피크 (131) 면의 세기는 최대이 었으며, Scherrer의 식11)을 사용하여 계산한 결과 평균 결 정 입자의 크기는 50 nm이었다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F1.jpg

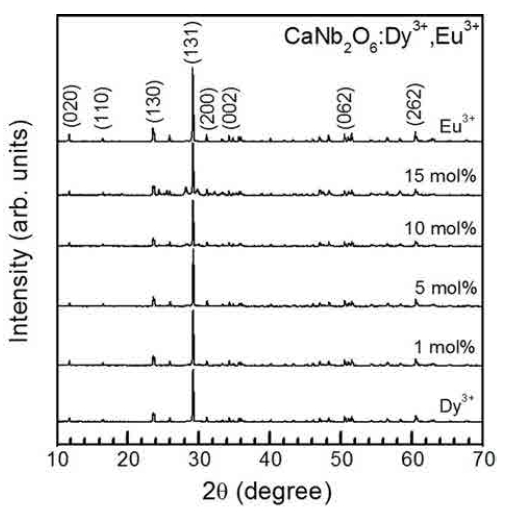

Fig. 1

XRD patterns of CaNb2O6 phosphors doped with Dy3+, Eu3+, and different concentrations of Eu3+ at a fixed Dy3+ of 5 mol%.

Fig. 2는 파장 267 nm와 263 nm로 각각 여기시켜 측 정한 CaNb2O6:Dy3+와 CaNb2O6:Eu3+ (삽입 그림) 형광체 의 발광(photoluminescence) 스펙트럼을 나타낸 것이다. Eu3+ 이온이 도핑되지 않은 CaNb2O6:5 mol% Dy3+ 형광 체 분말의 경우에 발광 세기가 약한 Dy3+ 이온의 4F9/26H15/2 전이에 의한 482 nm에 피크를 갖는 청색 발광 파장, 4F9/26H13/2 전이에 의한 575 nm의 황색 발광 파 장, 4F9/26H11/2 전이에 의한 664 nm의 적색 발광 파장 과 4F9/26H9/2 전이에 의한 753 nm의 적외선 발광 파장 이 관측되었다.12) 여기서 4F9/26H13/2 (575 nm) 전이는 ΔJ = 2의 선택 규칙(selection rule)을 만족하는 전기 쌍 극자 전이(electric dipole transition) 이고, 4F9/26H15/2 (482 nm) 전이는 ΔJ = 3을 충족하는 자기 쌍극자 전이 (magnetic dipole transition) 이다.13) 전자의 경우에, 모체 격자 내에 위치하는 활성제 Dy3+ 이온은 반전 대칭이 아 닌(non-inversion symmetry) 국소 자리(local site)에 위 치하고, 후자의 경우에 활성제 Dy3+ 이온은 반전 대칭 (inversion symmetry)을 갖는 자리에 위치하는 것으로 알 려져 있다.14) 본 연구의 경우에, 4F9/26H13/2 전기 쌍극 자 전이에 의한 575 nm에 피크를 갖는 황색 발광 스펙 트럼의 세기가 4F9/26H15/2 자기 쌍극자 전이에 의한 482 nm의 청색 발광 스펙트럼의 세기보다 약 1.8배 크 기 때문에, 모체 CaNb2O6 격자 내에 위치하는 활성제 Dy3+ 이온은 비반전 대칭 자리에 위치한다. Fig. 2의 삽 입 그림에서 보듯이, 활성제 Eu3+ 이온만 단일 도핑된 CaNb2O6 형광체의 경우에는 다섯 종류의 발광 스펙트 럼이 관측되었다. 5D07F2 전이에 의한 적주황색 발광 (612 nm)과 상대적으로 미약한 5D17F1 전이에 의한 녹 색 발광(536 nm), 5D07F1 전이에 의한 주황색 발광 (593 nm), 5D07F35D07F4 전이에 의한 적색 발광 (650, 705 nm)이 발생하였다.15) 이중에서 5D07F2 (612 nm) 전기 쌍극자 전이에 의한 적주황색 발광 세기가 제 일 강하였으며, 이것은 5D07F1 (593 nm) 자기 쌍극자 전이에 의한 주황색 발광의 세기에 비해 4.4배 증가하였 기 때문에, 활성제 Eu3+ 이온은 모체 CaNb2O6 격자 내 에서 비반전 대칭 자리에 위치한다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F2.jpg

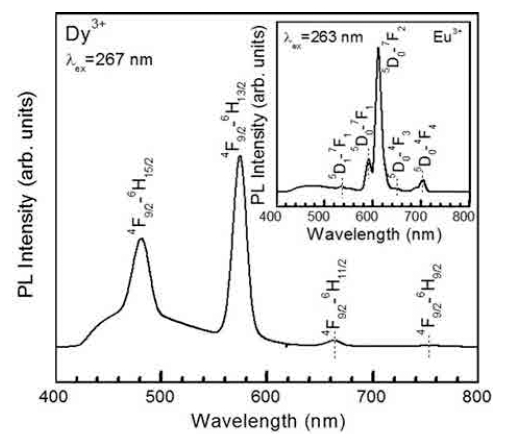

Fig. 2

Photoluminescence spectra of CaNb2O6 phosphors doped with Dy3+ and Eu3+ (inset), respectively.

Fig. 3은 파장 267 nm로 여기 시켰을 때 Dy3+ 이온의 몰 비를 5 mol%로 고정하고 Eu3+ 이온의 몰 비를 변화 시키면서 합성한 CaNb2O6:Dy3+, Eu3+ 형광체 분말의 발 광 스펙트럼을 나타낸 것이다. Eu3+ 이온의 몰 비가 1 mol% 일 때, Dy3+ 이온에 의한 482 nm의 청색 발광과 575 nm의 황색 발광 스펙트럼 뿐만 아니라 Eu3+ 이온에 의한 각각 612 nm와 705 nm에 피크를 갖는 적주황색과 적색 발광 스펙트럼이 나타나기 시작하였다. Eu3+ 이온의 몰 비를 5 mol%로 증가함에 따라 Dy3+ 이온에 의한 두 발광 피크의 세기는 현저히 감소하였으나, Eu3+ 이온에 의한 두 발광 피크의 세기는 증가하여 Eu3+ 이온의 몰 비가 10 mol% 일 때 최대를 나타내었고, Eu3+ 이온이 15 mol%로 증가함에 따라 Eu3+ 이온에 의한 발광 스펙 트럼의 세기는 감소하였고 Dy3+ 이온에 의한 발광 신호 들은 거의 사라졌다(Fig. 4 참조). 발광 스펙트럼의 세 기는 전반적으로 결정 입자의 크기에 비례하는 경향을 나타내었다. 이 현상은 활성제 Eu3+ 이온의 농도가 임 계값 이상으로 도핑되면 모체 CaNb2O6 격자 내에 위치 하는 Eu3+ 이온들 사이의 거리가 가까워져서 Eu3+ 이온 들이 서로 뭉침으로 인해 발광 세기가 감소하는 농도 소 광(concentration quenching) 현상으로 해석할 수 있다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F3.jpg

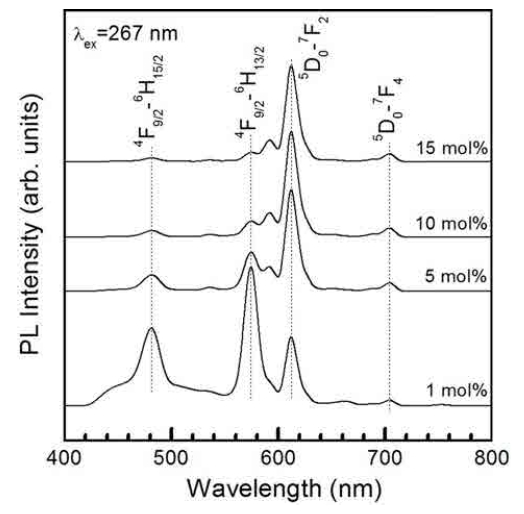

Fig. 3

Photoluminescence spectra of CaNb2O6:Dy3+, Eu3+ phosphors doped with different concentrations of Eu3+.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F4.jpg

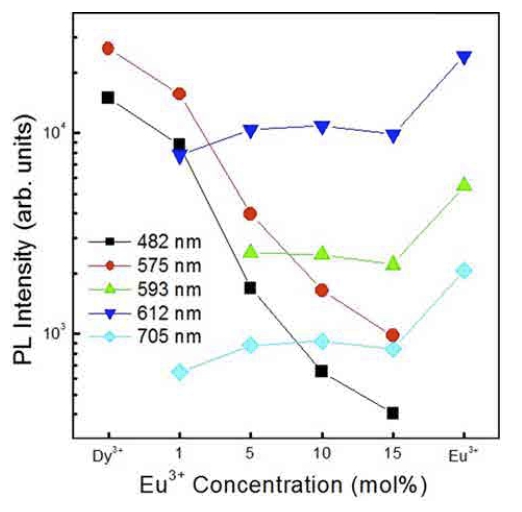

Fig. 4

The dependence of the emission intensities of peak wavelengths on the types and doping concentrations of activator ions.

Fig. 5는 파장 575 nm와 612 nm로 각각 제어시켜 측 정한 CaNb2O6:5 mol% Dy3+와 CaNb2O6:5 mol% Eu3+ (삽입 그림) 형광체 분말의 흡광(photoluminescence excitation) 스펙트럼을 나타낸 것이다. CaNb2O6:5 mol% Dy3+ 형광체 분말은 267 nm를 정점으로 하여 210-310 nm 파 장 영역에 걸쳐서 넓게 분포하는 O2−-Dy3+ 이온들 사이 에 발생하는 전하 전달 밴드(charge transfer band: CTB) 와 320-500 nm 영역에서 관측되는 상대적으로 흡광 세 기가 미약한 Dy3+ 이온에 의한 흡광 신호로 구성되었다.16) 353 nm, 387 nm와 451 nm에 피크를 갖는 세 개의 흡광 파장은 Dy3+ 이온의 6H15/26P7/2, 6H15/24I13/2, 6H15/24I15/2 전이에 의하여 각각 발생한 흡광 파장들이다.17-18) 네 종류의 흡광 파장 중에서 CTB 흡광 스펙트럼의 세 기가 최대이었다. Fig. 5의 삽입 그림에서 보듯이, 파장 612 nm로 제어하였을 때 CaNb2O6:Eu3+ 형광체의 흡광 스펙트럼은 O2−-Eu3+ 이온들 사이에 발생한 263 nm에 피 크를 갖는 CTB 흡광 신호와 Eu3+ 이온의 7F05L6 (394 nm)와 7F05D2 (464 nm) 전이 신호로 구성되었다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F5.jpg

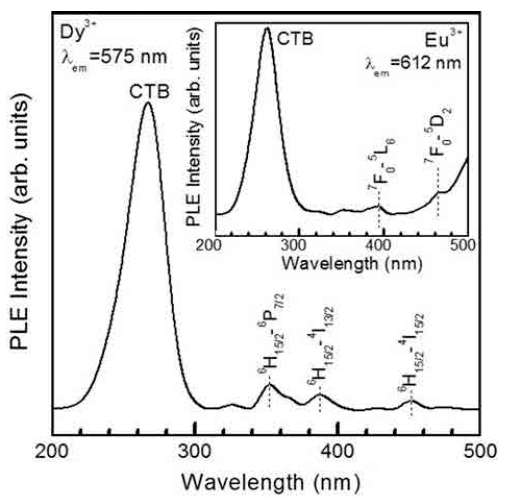

Fig. 5

Excitation spectra of CaNb2O6 phosphors doped with Dy3+ and Eu3+ (inset), respectively.

Fig. 6는 파장 575 nm로 제어 시켰을 때 Eu3+ 이온의 몰 비 변화에 따른 CaNb2O6:Dy3+, Eu3+ 형광체 분말의 흡광 스펙트럼을 나타낸 것이다. Eu3+ 이온의 몰 비에 관계없이 모든 형광체 분말은 최대 흡광 세기를 나타내는 267 nm에 피크를 갖는 CTB 흡광 스펙트럼과 Dy3+ 이온 의 6H15/26P7/2 (353 nm), 6H15/24I13/2 (387 nm), 6H15/24I15/2 (451 nm) 전이 신호를 보였다. Eu3+ 이온의 몰 비가 증가함에 따라 흡광 스펙트럼의 세기는 급격히 감 소하는 경향을 나타내었다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F6.jpg

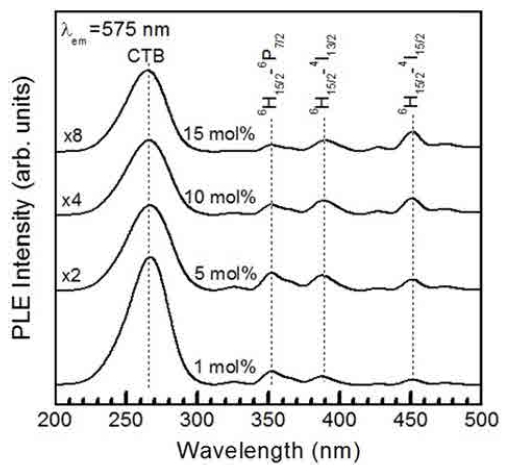

Fig. 6

Excitation spectra of CaNb2O6:Dy3+, Eu3+ phosphors doped with different concentrations of Eu3+ at a fixed Dy3+ of 5 mol%.

Fig. 7은 Dy3+와 Eu3+가 도핑된 CaNb2O6 형광체 분말 의 표면 형상을 SEM으로 촬영한 것을 나타낸 것이다. Fig. 7(a)에서 보듯이, CaNb2O6:5 mol% Dy3+ 형광체의 경우에 결정 입자의 평균 크기는 850 nm 이었고, 조약 돌 모양의 형태를 나타내었다. Dy3+와 Eu3+ 이온이 동 시 도핑된 형광체의 경우에 Eu3+ 이온의 몰 비가 증가 함에 따라 결정 입자의 모서리는 둥글게 변모되면서 불 규칙한 비대칭의 입자들이 서로 큰 덩어리를 형성하며 결정 입자의 크기는 증가하는 추세를 보였으나, Eu3+ 이 온의 몰 비가 15 mol% 일 때 감소하였다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F7.jpg
Fig. 7

SEM surface images of CaNb2O6 phosphors doped with (a) Dy3+, (f) Eu3+, and different Eu3+ concentrations of (b) 1, (c) 5, (d) 10 and (e) 15 mol%.

Fig. 8은 파장 267 nm로 여기 시켰을 때 형광체 분말 의 CIE(Commission Internationale de L’Eclairage) 1931 색 좌표(x, y)를 나타낸 것이다. 숫자 1과 6은 Dy3+와 Eu3+ 이온을 각각 단일 도핑한 경우이고, 숫자 2, 3, 4, 5는 Dy3+ 이온을 5 mol%로 고정한 상태에서 Eu3+ 이온 의 몰 비를 1, 5, 10, 15 %로 변화시켜 합성한 형광체 분말에 대한 CIE 색 좌표를 나타낸 것이다. Dy3+와 Eu3+ 이온을 각각 단일 도핑한 CaNb2O6 형광체의 경우에 색 좌표는 (0.308, 0.373)와 (0.568, 0.339)으로 각각 황색과 적색이었으나, Dy3+ 이온을 5 mol%로 고정하고 Eu3+ 이 온의 몰 비를 1 mol%에서 15 mol%로 증가시킴에 따라 색 좌표는 (0.369, 0.370)의 따뜻한 백색에서 (0.611, 0.360)의 적주황색으로 이동하였다.

https://cdn.apub.kr/journalsite/sites/mrsk/2017-027-06/N0340270608/images/MRSK-27-6-339_F8.jpg

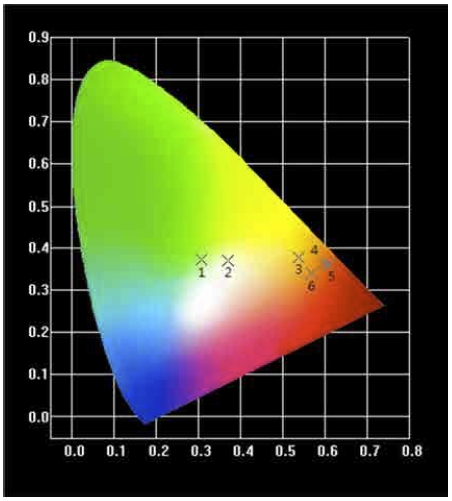

Fig. 8

CIE chromaticity diagram of CaNb2O6 phosphors doped with (1) Dy3+, (6) Eu3+, and different Eu3+ concentrations of (2) 1, (3) 5, (4) 10 and (5) 15 mol% at a fixed Dy3+ of 5 mol%.

4. 결 론

고상반응법을 사용하여 모체 CaNb2O6 격자에 활성제 Dy3+와 Eu3+ 이온의 몰 비를 변화시키면서 황색, 적주 황색, 백색광 형광체 분말을 제조하였으며, Dy3+와 Eu3+ 이온의 몰 비가 형광체 분말의 발광과 흡광 스펙트럼의 세기와 파장, 결정 구조, 미세 표면의 형상, CIE 색좌 표에 미치는 특성을 조사하였다. 모든 형광체 분말의 결 정 구조는 활성제 이온의 몰 비에 관계없이 주 피크 (131)을 갖는 사방정계이었으며, 결정 입자는 서로 뭉치 면서 비대칭적인 형태를 보였다. Dy3+가 도핑된 CaNb2O6 형광체 분말의 흡광 스펙트럼은 267 nm에 피크를 갖는 강한 CTB 흡광 스펙트럼과 Dy3+ 이온에 의한 4f-4f 전 이 신호로 구성되었고, 주 발광 스펙트럼은 482 nm와 575 nm에 피크를 갖는 청색과 황색 발광을 나타내었다. 상 기의 Dy3+가 도핑된 CaNb2O6 형광체에 Eu3+ 이온을 도 핑함에 따라 황색에서 적색으로 파장 이동 현상이 관측 되었다. 5 mol%의 Eu3+ 이온을 단일 도핑한 경우에 흡 광 스펙트럼은 263 nm에 피크를 갖는 CTB 신호와 Eu3+ 이온에 의한 흡광 피크가 관측되었으며, 주 발광 스펙 트럼은 612 nm의 적주황색 발광이었다. Dy3+가 도핑된 CaNb2O6 형광체에 Eu3+의 몰 비를 적절히 변화시킴으로 써 발광 파장을 제어할 수 있었다.

References

1.
P. Li, Z. Wang, Z. Yang, Q. Guo and X. Li, J. Lumin., 130, 222 (2010). 10.1016/j.jlumin.2009.08.010
2.
W. Lv, Y. Jia, W. Lu, Q. Zhao, M. Jiao, B. Shao and H. You, ECS J. Solid State Sci. Technol., 3, R9 (2014).
3.
Y. Zhang, X. Kang, D. Geng, M. Shang, Y. Wu, X. Li, H. Lian, Z. Cheng and J. Lin, Dalton Trans., 42, 14140 (2013). 10.1039/c3dt51576a23942823
4.
R. Zhou, X. Wei, S. Huang, Y. Chen and M. Yin, J. Alloys Compd., 537, 123 (2012). 10.1016/j.jallcom.2012.05.051
5.
G. B. Nair and S. J. Dhoble, RSC Adv., 5, 49235 (2015). 10.1039/C5RA07306E
6.
Natarajan, A. R. Dhobale and C. H. Lu, J. Lumin., 129, 290 (2009). 10.1016/j.jlumin.2008.10.001
7.
C. Shen, Y. Yang, S. Jin and H. Feng, Optik, 121, 29 (2010). 10.1016/j.ijleo.2008.05.009
8.
S. H. Yang, Y. J. Lial, N. J. Cheng and Y. H. Ling, J. Alloys Compd., 489, 689 (2010). 10.1016/j.jallcom.2009.09.155
9.
R. Cao, Z. Qin, S. Jiang, A. Liang, Z. Luo and X. Yu, Bull. Mater. Sci., 39, 187 (2016). 10.1007/s12034-015-1128-0
10.
S. Cho, J. Kim, D. Hwang and S. W. Cho, Korean J. Mater. Res., 26, 67 (2016). 10.3740/MRSK.2016.26.2.67
11.
T. Sh. Atabaev, H. T. Vu, H. K. Kim and Y. H. Hwang, J. Korean Phys. Soc., 60, 244 (2012). 10.3938/jkps.60.244
12.
M. Shi, D. Zhang and C. Chang, J. Alloys Compd., 639, 168 (2015). 10.1016/j.jallcom.2015.02.068
13.
A. K. Bedyal, V. Kumar, R. Prakash, O. M. Ntwaeaborwa and H. C. Swart, Appl. Surf. Sci., 329, 40 (2015). 10.1016/j.apsusc.2014.12.056
14.
I. Omkaram and S. Buddhudu, Opt. Mater., 32, 8 (2009). 10.1016/j.optmat.2009.05.010
15.
Z. Zhao, J. Zuo and Z. Ding, J. Rare Earth., 28, 254 (2010). 10.1016/S1002-0721(10)60343-2
16.
L. Guan, G. Jia, B. Yang, X. Li, L. Jin, Z. Yang and G. Fu, J. Rare Earth., 29, 540 (2011). 10.1016/S1002-0721(10)60494-2
17.
P. Jena, S. K. Gupta, V. Natarajan, M. Sahu, N. Satyanarayana and M. Venkateswarlu, J. Lumin., 158, 203 (2015). 10.1016/j.jlumin.2014.09.042
18.
S. Liu, Y. Liang, M. Tong, D. Yu, Y. Zhu, X. Wu and C. Yan, Mat. Sci. Semicon. Proc., 38, 266 (2015). 10.1016/j.mssp.2015.04.009
