1. 서 론

최근에 백열등과 형광등을 대체하기 위하여 높은 연색 지수와 색 재현성이 우수한 백색 발광 다이오드(white light emitting diodes; WLEDs) 개발에 상당한 연구가 진행되고 있다.1-3) 일반적으로 WLED는 세 종류의 방법 으로 제작되고 있다. 청색 LED 칩 상부에 황색 형광체 를 도포하거나, 청색 LED 칩 상부에 적색과 녹색 형광 체를 동시에 도포하는 방법과 근자외선 LED 칩 표면에 적색, 녹색, 청색 형광체 분말을 도포하여 백색 발광을 구현하고 있다.4) 발광 파장 영역 중에서 적색과 녹색 발 광의 세기는 백색 발광의 연색 지수(color rendering index) 를 높이는 중요한 요소로 알려져 있어 이에 적합한 모 체 결정과 활성제 이온으로 구성되는 고효율의 녹색 형 광체 개발은 절실하다.5)

몰리브덴산염(molybdate), 알루민산염(aluminate), 붕산염 (borate), 규산염(silicate)을 포함하는 산화 화합물(oxide compounds)은 자외선 영역에서 강한 흡수력을 나타내고, 이 가운데서 몰리브덴산염은 회중석(scheelite) 형태의 결 정 구조를 보이며, 우수한 화학 및 열적 안정성을 나타 내기 때문에 발광 소재의 좋은 모체 결정으로 간주되고 있다.6,7) 특히, BaMoO4는 형광체, WLED, 레이저, 광섬 유, 촉매 등에 응용할 수 있는 몰리브덴산염 중에서 중 요한 물질이다. 최근에 희토류 이온이 도핑된 몰리브덴 산염 화합물은 높은 발광 효율과 화학적 안정성을 나타 내어 형광체의 유망한 후보로 부상하고 있으며, 이에 대 한 연구가 광범위하게 진행되고 있다. Du와 Yu8)는 고 상반응법을 사용하여 정방정계 결정 구조를 갖는 Eu3+ 이온이 도핑된 AMoO4 (A = Mg, Ca, Sr, Ba) 형광체를 합성하였으며, 이중에서 Eu3+ 이온이 도핑된 CaMoO4 형 광체가 가장 강한 적색 발광 세기를 나타내며, CIE 색 좌표가 (0.647, 0.352)임을 확인하였다. Wang 등9)은 수 열법(hydrothermal method)을 사용하여 3차원 호두 모양 의 형상을 갖는 CaMoO4:Eu3+ 형광체를 제작하였으며, 열 처리 온도가 증가함에 따라 결정 입자의 크기가 증가하 고, 파장 394 nm로 여기시켰을 때 615 nm에 피크를 갖 는 적색 발광을 관측하였다. Li 등10)은 고상반응법을 사 용하여 600-750 °C에서 3 h 동안 소결하여 Tb3+와 Na+ 이온이 도핑된 SrMoO4 녹색 형광체를 제조하였으며, 활 성제 이온 Tb3+와 전하 보상자(charge compensator) Na+ 이온이 결정 구조에 영향을 미치지 않으며, 파장 375 nm 와 488 nm로 여기시켰을 때 형광체의 최대 발광 세기 는 Tb3+ 이온의 5D47F5 전이에 의한 548 nm에서 발 생함을 보고하였다.

본 연구에서는 모체 결정 BaMoO4에 서로 다른 농도 를 갖는 활성제 이온 Tb3+을 도핑하여 고효율의 녹색광 을 발광하는 형광체를 제작하였다. 특히, WLED에 응용 하기 위한 최대의 녹색 발광세기를 갖는 최적의 Tb3+ 이 온의 농도를 결정하고, 활성제 이온의 농도 변화에 따른 결정 입자의 형상, 형광체의 발광과 여기 세기의 상호 관 계, 농도 소광을 일으키는 기본 원리를 체계적으로 조 사하였다.

2. 실험 방법

BaMoO4:Tb3+ 형광체는 고상반응법을 사용하여 합성하 였다. 초기 물질 BaCO3(순도: 99.995%), MoO3 (99.9%), Tb4O7 (99.9 %)를 화학양론적으로 준비하였으며, Tb3+ 이 온의 농도(x)를 각각 0, 1, 5, 10, 15, 20 mol%로 변화 시켰으며, 화학 반응은 식 (1)과 같다:

(1)
1−1.5xBaCO3+MoO3+0.25xTb4O7Ba1−1.5xMoO4:xTb+1−1.5xCO2+0.125O2

정밀 저울로 측량한 초기 물질을 농도별로 각각 분리 하여 에탄올, ZrO2 볼과 함께 플라스틱 병에 넣고 10 시간 볼밀(ball-mill) 작업을 수행한 후에, 비커에 담아서 60 °C에서 10 시간의 건조 과정을 거쳐서 건조한 시료 를 80 μm의 미세한 크기로 갈아서 6개의 알루미나 도 가니에 담아 400 °C에서 3 시간의 하소 공정과 1100 °C 에서 5 시간의 소결 공정을 통하여 합성하였다.

형광체의 결정 구조는 회절각 10~80° 영역에서 Cu-Kα 복사선을 사용하는 Rigaku Ultima IV X-선 회절 장치 를 사용하여 측정하였으며, 형광체 분말 표면의 미세 형 상은 Hitachi S-4300 주사전자현미경으로 촬영하였다. 형 광체의 광학 특성은 상온에서 Scinco FS-2 형광광도계 를 사용하여 조사하였다.

3. 결과 및 고찰

Fig. 1은 Tb3+ 이온의 몰 비를 0, 1, 5, 10, 15, 20 mol%씩 변화시키면서 합성한 BaMoO4:Tb3+ 형광체 분 말 시료의 XRD 데이터를 나타낸 것이다. Tb3+ 이온이 도핑된 형광체 시료는 2θ = 26.57°와 27.89°에서 강한 회 절 세기를 갖는 두 피크와 상대적으로 약한 32.12°, 43.01°, 48.48°, 53.89°에 중심을 둔 회절 피크들이 관측 되었다. 전자는 (112)와 (004)면에서 발생한 회절 피크 이며, 후자는 (200), (204), (116), (132)면에서 발생한 피크들이다. 합성한 형광체 분말은 JCPDS #89-4570에 제시된 회절 상과 일치하는 정방 정계(tetragonal system) 의 결정 구조임을 확인하였다. Tb3+ 이온의 몰 비가 증 가함에 따라 두 가지 주목할만한 현상이 관측되었다. 첫 째는 회절각 2θ = 13.27°에서 검출된 BaO+CO2 피크이 다. 이것은 반응물 BaCO3가 소결 과정 중에 CO2 가스 를 배출하고 BaO로 변환되는 과정에서 CO2 가스가 완 전히 배출되지 못하고 화학 흡착된(chemisorbed) 상태에 서 BaO+CO2를 남긴 것으로 추정된다. BaO 표면에 CO2 가 화학 흡착된 종(species)은 매우 안정한 흡착 에너지 Eads = −0.8 eV를 갖는다.11) 둘째는 Tb3+ 이온의 농도가 증 가함에 따라 결정 격자면 사이의 거리에 변화가 발생하 였다. 세라믹 산화물의 경우에 이온끼리 쿨롱 인력의 상 호 작용으로 용질의 농도에 따라 격자 크기가 선형적으 로 변하지 않는다.12) 이를 확인하기 위하여 회절각 2θ = 43.01°에서 발생한 (204)면에 의한 회절 피크를 확대하여 Fig. 2에 나타내었다. 이것은 배위수(coordination number) 8인 환경에서 유효 이온 반경(effective ionic radius) 이 1.42 Å인 Ba2+ 이온 3개를 유효 이온 반경이 1.04 Å 인 Tb3+ 이온 2개가 치환하면서 빈자리(vacancy) 1개를 만들어 내는 효과가 Tb3+ 이온의 농도가 증가하면서 나 타난 것으로 해석된다.13)

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F1.jpg
Fig. 1.

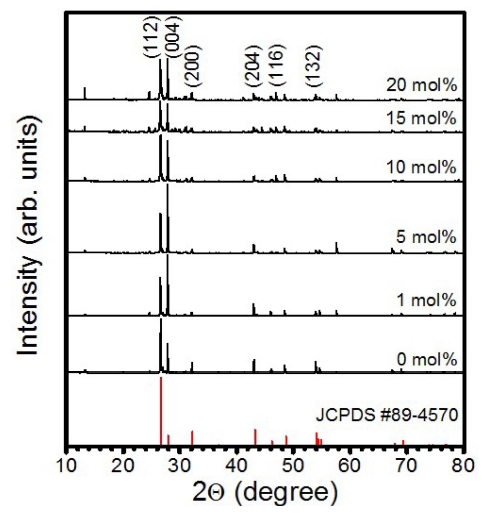

XRD patterns of BaMoO4 phosphors doped with different concentrations of Tb3+.

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F2.jpg
Fig. 2.

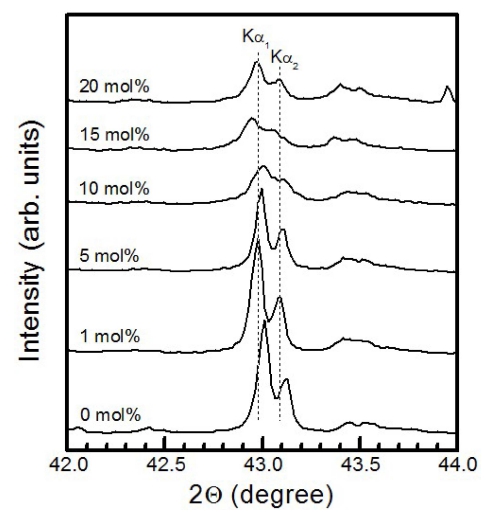

Enlarged version of XRD patterns of BaMoO4 phosphors doped with different concentrations of Tb3+. Main peaks correspond to Cu-Kα1 and shoulder sub-peaks with half intensity are Cu-Kα2.

Fig. 3은 Tb3+ 이온의 몰 비(x)를 (a) x = 0, (b) 1, (c) 5, (d) 10, (e) 15, (f) 20 mol%로 합성한 BaMoO4:Tb3+ 형광체 분말의 미세 표면 형상을 SEM으로 촬영한 것 이다. Fig. 3(a)~(f)에서 보듯이, 각 형광체 분말은 약 10~60 μm 크기의 입자들로 구성되며 입자 형상에 변화 가 있음을 볼 수 있다. Tb3+ 이온이 도핑되지 않은 형 광체의 경우에 입자 형상은 구형에 가깝지만, Tb3+ 이 온이 모체 결정에 치환 고용됨에 따라 입자의 모서리에 각이 생기면서 비정형의 입자 형상을 보였다. 특히, Tb3+ 이온이 1 mol% 도핑된 경우에 거대 결정 성장(secondary grain growth)의 형태가 관측되었다.

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F3.jpg
Fig. 3.

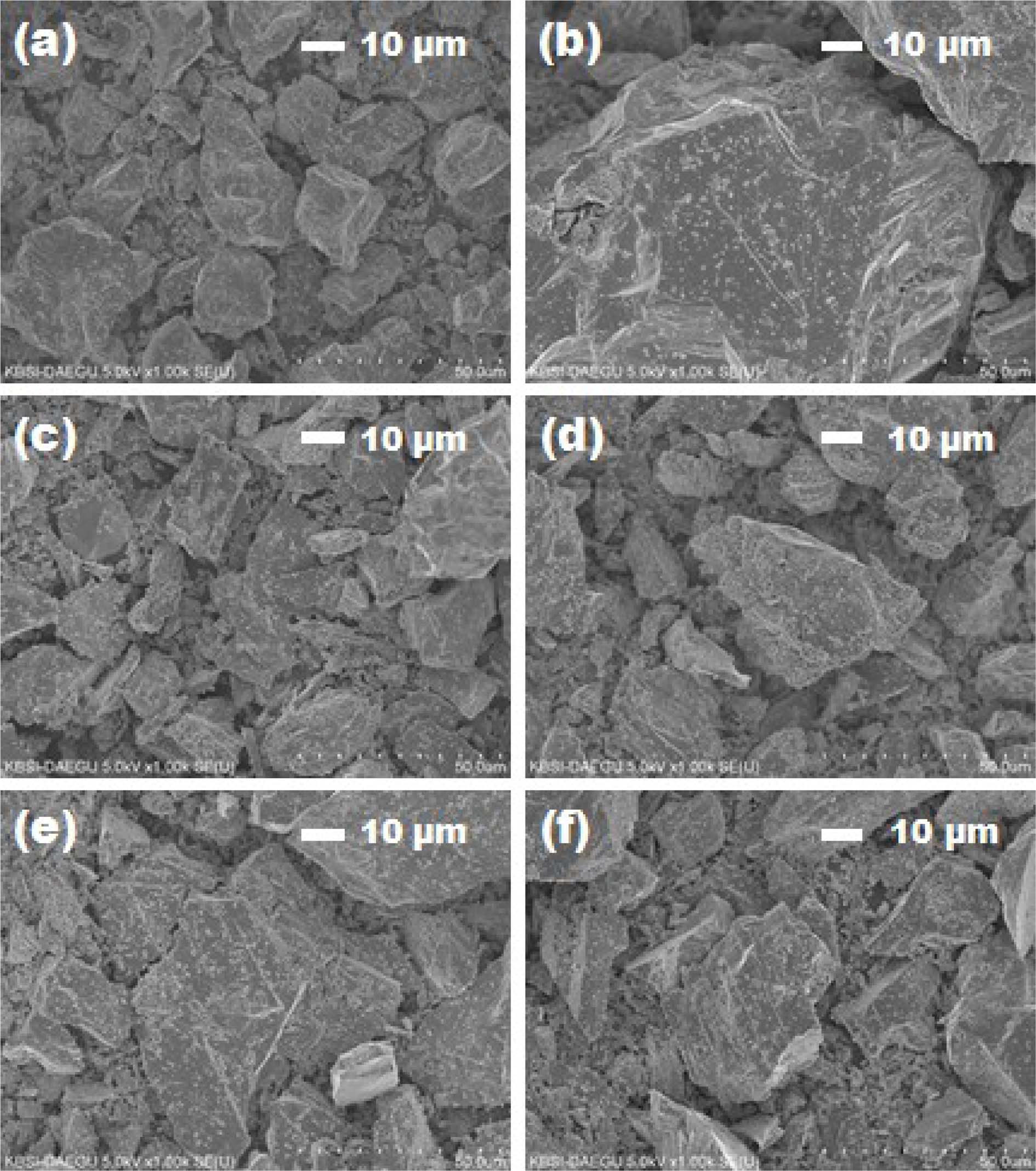

SEM surface images of BaMoO4 phosphors synthesized with Tb3+ ion concentrations of: (a) 0, (b) 1, (c) 5, (d) 10, (e) 15, and (f) 20 mol%.

Fig. 4는 활성제 이온 Tb3+의 몰 비를 변화시키면서 제 조한 BaMoO4:Tb3+ 형광체 분말을 방출 파장 550 nm로 제어하여 상온에서 측정한 여기 스펙트럼을 나타낸 것 이다. Tb3+ 이온의 몰 비가 1 mol%인 BaMoO4 형광체 의 경우에 두 종류의 여기 스펙트럼이 관측되었다. 290 nm (34,483 cm−1)에 피크를 갖고 반치폭이 34 nm 정도 로 넓은 밴드폭을 갖는 강한 여기 스펙트럼과 주 여기 피크에 비하여 상대적으로 여기 세기가 매우 작은 471 와 492 nm에 정점을 갖는 여기 스펙트럼으로 구성되었 다. 전자는 Tb3+ 이온의 4f8 →4f75d1 (f-d) 전이에 의한 여기 신호이며, 여기서 주목할 점은 O2− →Tb3+ 이온들 사이의 에너지 전달에 의하여 발생하는 전하 전달 밴드 (charge transfer band; CTB)는 5d 에너지 준위보다 높 은 에너지(~60,000 cm−1)에 위치한다.14) 후자의 두 약한 여기 스펙트럼은 Tb3+ 이온의 7F25D3 (471 nm) 전이 와 7F65D4 (492 nm) 전이에 의하여 각각 발생한 신 호이다.15) Tb3+ 이온의 농도가 1 mol%에서 10 mol%로 증가함에 따라 f-d 전이에 의한 여기 스펙트럼의 세기는 계속 증가하여 10 mol%에서 최대값을 나타내었으나, Tb3+ 이온의 농도가 더욱 증가함에 따라 여기 세기는 감소하 였다. 한편, Tb3+ 이온의 7F65D4 (492 nm) 전이에 의 한 여기 신호의 세기는 Tb3+ 이온의 농도에 비례하여 계 속 증가하여 Tb3+ 이온의 농도가 15 mol%일 때 최대값 을 나타내었으나 20 mol%에서는 급격히 감소하는 추세를 나타내었다. 이 결과는 Tb3+ 이온이 도핑된 SrSnO3 형광 체에서 Tb3+ 이온의 몰 비가 증가함에 따라 f-d 전이에 의한 여기 신호의 세기가 감소하는 결과와 일치하였다.16)

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F4.jpg
Fig. 4.

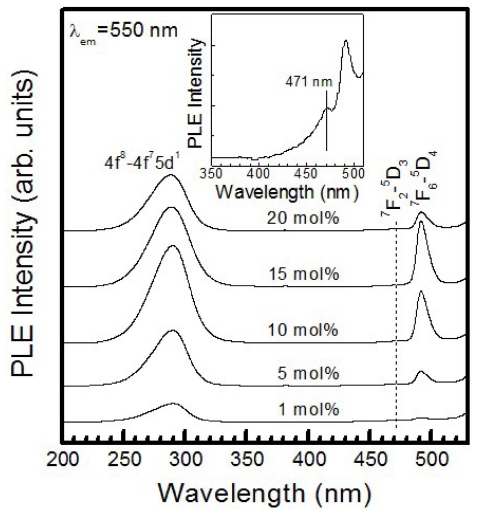

Excitation spectra of BaMoO4 phosphors doped with different concentrations of Tb3+.

Fig. 5는 파장 290 nm로 여기시킨 Tb3+ 이온의 몰 비 변화에 따른 BaMoO4:Tb3+ 형광체 분말의 발광 스펙트 럼을 나타낸 것이다. Tb3+ 이온이 도핑되지 않는 모체 결정 BaMoO4의 자체 발광은 발생하지 않았으며, Tb3+ 이온의 몰 비에 관계없이 모든 형광체 분말에서 다섯 종 류의 발광 스펙트럼이 관측되었는데, 이 발광 신호들은 Tb3+ 이온의 전형적인 4f→4f 전이 신호임을 확인하였 다.17) 발광 세기가 제일 강한 550 nm에 피크를 갖는 녹 색 발광 스펙트럼, 상대적으로 발광 세기가 주 피크의 1/ 4 정도로 작은 493 nm에 피크를 갖는 청색 발광 신호, 주 피크에 비하여 발광 세기가 약 16배 작은 590 nm와 625 nm에 정점을 갖는 주황색과 적색 발광 스펙트럼, 제 일 세기가 약한 654 nm의 적색 발광 신호로 구성되었 다. 550 nm의 녹색 주 발광 스펙트럼은 Tb3+ 이온의 5D47F5 전이 신호, 493 nm의 청색 발광 스펙트럼은 5D47F6 전이, 590 nm의 주황색 발광 스펙트럼은 5D47F4 전이, 625 nm와 654 nm의 적색 발광 스펙트럼은 각각 5D47F35D47F2 전이 신호이다.18) 상기의 형광체 는 근자외선(290 nm)을 여기 광원으로 사용하는 백색 LED 제작용 녹색 형광체로 응용할 수 있다. 여기서 주 목할 점은 Tb3+ 이온의 높은 에너지 준위인 5D3에서 방 출되는 파장 영역 320~400 nm의 발광 파장은 검출되지 않았다는 것이다. 에너지 준위 5D35D4 사이의 에너 지 간격이 0.72 eV (~5800 cm−1) 정도로 크기 때문에 다 중 포논 이완(multiphonon relaxation)이 발생할 확률은 매우 적고, Tb3+ 이온의 농도가 증가함에 따라 에너지 준위 5D3에 위치하는 Tb3+ 이온과 바닥 준위에 위치하는 이온들 사이에 (5D3, 7F6)→(5D4, 7F0) 상호 이완(cross relaxation) 작용이 발생하여 5D37FJ 전이에 의한 320~ 400 nm 영역의 청색 발광은 억제되고, 그 대신에 5D47FJ 전이를 증가시키는 것으로 설명할 수 있다.19)

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F5.jpg
Fig. 5.

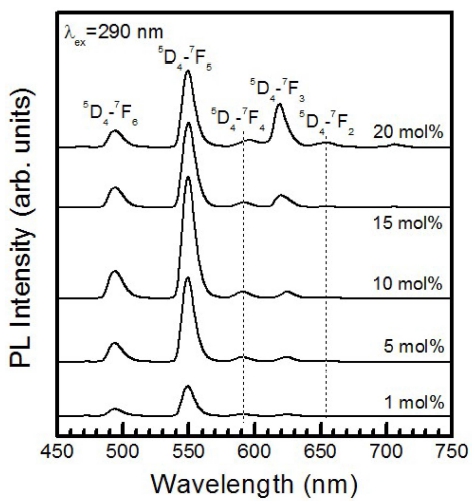

Photoluminescence spectra of BaMoO4 phosphors doped with different concentrations of Tb3+.

Fig. 6은 Tb3+ 이온의 몰 비 변화에 따른 BaMoO4: Tb3+ 형광체 분말의 발광 스펙트럼의 세기를 나타낸 것 이다. Tb3+ 이온의 몰 비가 1 mol%에서 10 mol%로 증 가함에 따라 다섯 종류의 발광 신호의 세기는 모두 점 차적으로 증가하여 10 mol%에서 발광 세기는 최대이었 고, Tb3+ 이온의 몰 비가 15 mol%와 20 mol%로 증가함 에 따라 5D47F3 (625 nm)와 5D47F2 (654 nm) 전 이에 의한 적색 발광 신호의 세기는 증가하였으나, 나 머지 세 종류의 발광 스펙트럼의 세기는 감소하는 경향 을 나타내었다. 전반적으로 발광 신호의 세기가 10~20 mol%에서 감소하는 현상은 발광 센터의 역할을 하는 활 성제 Tb3+ 이온의 몰 비가 임계 농도인 10 mol% 이상 으로 증가함에 따라 활성제 이온들 사이의 거리가 가까 워져서 이온들 사이에 교환 상호 작용(exchange interaction), 복사선 재흡수(radiation reabsorption), 다중극-다중 극 상호 작용(multipole-multipole interaction)이 발생하여 비복사선 에너지 전달(non-radiative energy transfer) 현 상에 의해 발광 세기가 감소하는 농도 소광(concentration quenching) 현상으로 해석할 수 있다.20) Tb3+ 이온의 몰 비가 증가함에 따라 나타나는 이러한 농도 소광 현상은 다른 모체 격자인 SrMoO4에서 관측된 결과와 유사하였 다.21) 그러므로 Tb3+ 이온이 도핑된 BaMoO4 형광체 분 말의 경우에 최적의 농도는 10 mol% 이었다. 상기의 세 가지 상호 작용 중에서 어떤 상호 작용이 우세한 역할 을 하는 지는 농도 소광 현상이 일어날 때 모체 결정 내에 위치하는 활성제 이온들 사이의 임계 거리(critical distance) Rc를 계산함으로써 규명할 수 있다. 일반적으 로, 임계 거리는 Blasse의 식 (2)를 사용하여 계산할 수 있다.22)

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F6.jpg
Fig. 6.

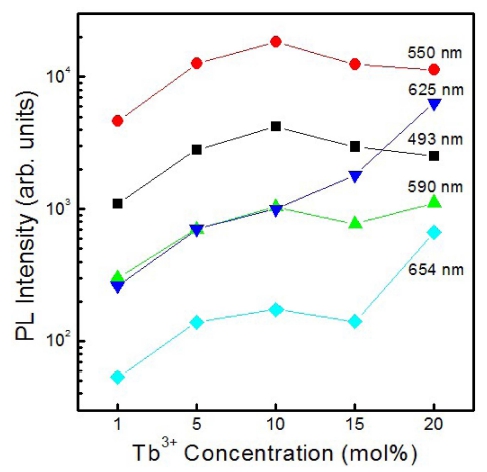

Dependence of the PL intensity on the Tb3+ doping concentration.

(2)
Rc=23V/4πχcN1/3

여기서 χc는 Tb3+ 이온의 임계 농도, V는 단위 셀의 체적, N은 단위 셀당 모체 양이온의 수이다. 본 연구의 경우에, BaMoO4 모체 결정의 체적과 단위 셀당 양이온 의 수는 V = 392.233 Å3, N = 4 이며, 농도 소광 현상이 발생하는 임계 농도 χc는 10 mol% 이므로, 상기의 값을 식(2)에 대입하면 임계 거리 RC의 값을 구할 수 있다: 즉, RC = 12.3 Å. 활성제 Tb3+-Tb3+ 이온 사이의 임계 거 리가 5 Å 보다 크기 때문에 이 경우에 농도 소광의 주 요 원인은 다중극-다중극 상호작용으로 판단된다.23) 일반 적으로, 다중극 상호 작용에는 세 종류, 즉 쌍극자-쌍극 자(dipole-dipole), 쌍극자-사중극자(dipole-quadrupole), 사 중극자-사중극자(quadrupole-quadrupole) 상호 작용이 있 으므로, Dexter가 제안한 활성제 이온의 농도와 발광 세 기 사이의 관계 식 (3)을 사용하여 어떤 상호 작용이 주 된 역할을 하는 지를 결정할 수 있다.24)

(3)
logI/C=s/3logC+logk/β

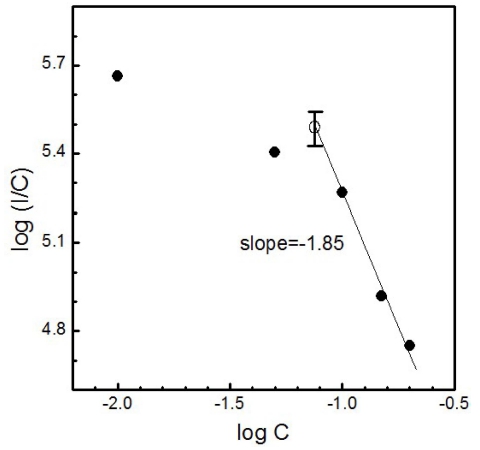

여기서 C는 활성제 이온의 농도, kβ는 특정한 상 호 작용과 관련된 상수, s는 전기 다중극 상호 작용을 나타내는 인수로써, 숫자 6은 쌍극자-쌍극자, 8은 쌍극 자-사중극자, 10은 사중극자-사중극자 상호 작용을 나타 낸다.25) Fig. 7x축을 logC, y축을 log(I/C)로 취하여 데이터를 나타낸 것이다. 농도 소광 현상에 근접한 Tb3+ 이온의 농도가 1-20 mol%인 영역의 데이터를 가장 잘 맞 춘 직선의 기울기 값은 −1.85 ± 0.13 이므로 s의 값은 5.55 ± 0.39 이다. 이 값은 쌍극자-쌍극자 상호 작용의 이 론값 6에 근접하므로, 본 연구에서 Tb3+ 이온의 5D47F5 (550 nm) 전이에서 관측된 농도 소광의 주된 메카 니즘은 쌍극자-쌍극자 상호 작용에 기인함을 확인할 수 있다. 실험 결과를 종합하면, 본 연구에서 합성한 녹색 형광체의 경우에 Tb3+의 몰 비가 10 mol%일 때 최대 발 광 세기를 갖는 최적의 조건임을 알 수 있다.

https://cdn.apub.kr/journalsite/sites/mrsk/2016-026-02/N0340260202/images/MRSK-26-67_F7.jpg
Fig. 7.

The curve of log(I/C) vs. log C in Tb3+-doped BaMoO4 phosphors.

4. 결 론

고상반응법을 사용하여 활성제 이온 Tb3+의 몰 비를 변 화시키면서 BaMoO4:Tb3+ 형광체 분말을 제조하였으며, Tb3+ 이온의 몰 비가 형광체 분말의 결정 구조, 미세 표 면의 형상, 여기와 발광, 농도 소광 현상에 미치는 영 향을 조사하였다. 형광체 분말의 결정 구조는 Tb3+ 이 온의 몰 비에 관계없이 정방정계이었으며, 결정 입자의 형상은 Tb3+ 이온의 몰 비에 따라 서로 다른 형태를 나 타내었다. Tb3+가 도핑된 BaMoO4 형광체 분말의 여기 스펙트럼은 290 nm에 피크를 갖는 반치폭이 넓은 여기 스펙트럼과 Tb3+ 이온의 4f-4f 전이 신호로 구성되었다. 파장 290 nm로 여기시켰을 때 형광체는 550 nm에 피크 를 갖는 강한 녹색 발광 신호를 방출하였다. Tb3+ 이온 의 농도가 증가함에 따라 녹색 발광의 세기는 점차 증 가하여 10 mol%에서 최대를 나타내었고, Tb3+ 이온의 농 도가 계속 증가하자 발광 세기는 점차적으로 감소하였 다. 이러한 농도 소광 현상은 쌍극자-쌍극자 상호 작용 에 의한 비복사선 에너지 전달로 발생함을 입증하였다. 본 연구의 결과로부터 최대 발광 세기를 갖는 녹색 형광체 제조를 위한 최적의 Tb3+ 이온의 농도는 10 mol%이며, 백색 발광 다이오드 제작을 위한 녹색 형광체로 응용 가 능함을 제시한다.
