1. 서 론
최근 기술이 지속적으로 발전함에 따라 소비자의 성능에 대한 요구도 점차 높아지고 있다. 이에 따라서, 반도체 기술 또한 고속, 저전력 소모, 웨이퍼 상의 트랜지스터 밀도 증가 등의 고성능을 위한 연구를 지속적으로 진행하고 있다. 이러한 관점에서 산화물 반도체는 높은 이동도, 낮은 누설 전류, 대면적 균일도 등과 같은 많은 장점으로 큰 관심을 받아 왔다.1,2) 그러나 산화물 반도체는 정공의 수송 경로인 valance band maximum (VBM)의 비등방성 및 국보적 산소 2p 오비탈과 산화물 반도체 내의 산소 공공은 정공 도펀트의 도핑을 어렵게 한다는 점으로 인해 나타나는 한계로 정공 수송에 불리한 큰 유효 질량과 낮은 정공 이동도를 보이고 있다.2,3,4,5,6,7) 이로 인해 새로운 형태의 고성능 p형 반도체 개발에 많은 관심이 쏟아지고 있다.
이러한 이유로 인해 최근 Te, SnO, NiXO, Cu 기반의 p형 반도체에 관한 보고가 활발하게 이루어지고 있다. 특히 이들 중 Cu 기반의 CuI는 높은 고유 홀 이동도, ~3 eV의 넓은 밴드 갭을 통한 높은 광학 투명성, 풍부한 원소로 이루어져 경제성이 높아 다양한 도핑 가능성을 보여 많은 관심을 받아오고 있다.8,9,10,11,12,13) 또한 저온 공정이 가능하여 낮은 유리 전이온도를 지니는 저렴하고 유연한 플라스틱 기판에 적용이 가능하다는 점에서 차세대 플렉서블 전자 기기용 열전 장치, 이종 접합 다이오드 및 광전자 장치의 투명 반도체 및 정공 수송층으로의 응용이 가능하다.14,15,16) CuI의 전도도는 Cu 공공으로부터 기인하는데, 이는 Cu 공공이 VBM 위에 억셉터 에너지 준위를 형성하기 때문이다.12,17) CuI 정공의 이동도에 영향을 주는 대표적인 요인으로 정공의 농도와 CuI 결정의 결정립계가 있다. 정공의 농도가 너무 높으면 이온화 불순물 산란으로 인해 이동도가 감소하기 때문이다. 또한, CuI 박막은 대부분 다결정질이기 때문에 결정의 경계(grain boundary)가 이동도를 감소시키는데 영향을 주며 이로 인해 낮은 이동도와 열악한 온/오프 전류 비율을 나타낸다.
본 연구에서는 대부분의 CuI가 증착되는 방식인 spin coating 방법이 아닌 화학 기상 증착(chemical vapor deposition, CVD) 방법을 이용한 CuI 박막과 이를 활용한 박막 트랜지스터를 제안한다. 일반적인 용액 기반의 spin coating에 비해 CVD 공정은 기판 표면에 영향을 덜 받으며, 대면적 증착에 유리해 step coverage가 우수하다. CuI p-type 박막 트랜지스터는 기판 온도를 150, 200, 250 °C로 변경하여 제작을 하였으며, 표면적 그리고 전기적 특성을 평가하였다. 이후 이들을 활용하여 박막 트랜지스터를 제작하였으며, 특성을 향상시키기 위해 반도체 상에 capping층을 도입하여 전기적 특성을 평가하였다. Zn capping layer 도입 이후, CuI의 캐리어 농도가 줄어들어 on/off ratio가 크게 개선되는 것을 확인할 수 있었다.
2. 실험 방법

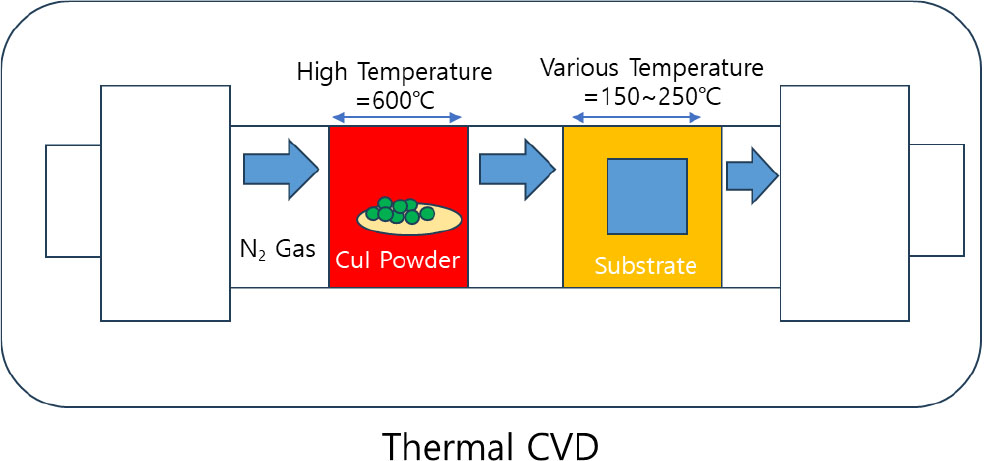

CuI 박막은 CuI 파우더를 CVD 공정을 이용하여 증착하였다. Fig. 1은 공정을 그림으로 나타낸 것으로 CVD의 heating zone은 2구역으로 CuI의 공정 온도는 500 °C로 설정하였으며 기판 온도는 150, 200, 250 °C로 변화시켜 증착하였다. 사용된 CuI 파우더는 10 mg으로 20 nm의 두께로 증착되었다. 사용된 캐리어 가스는 질소 70 sccm을 사용하였으며 1.4 Torr의 공정압력에서 증착이 진행되었다.

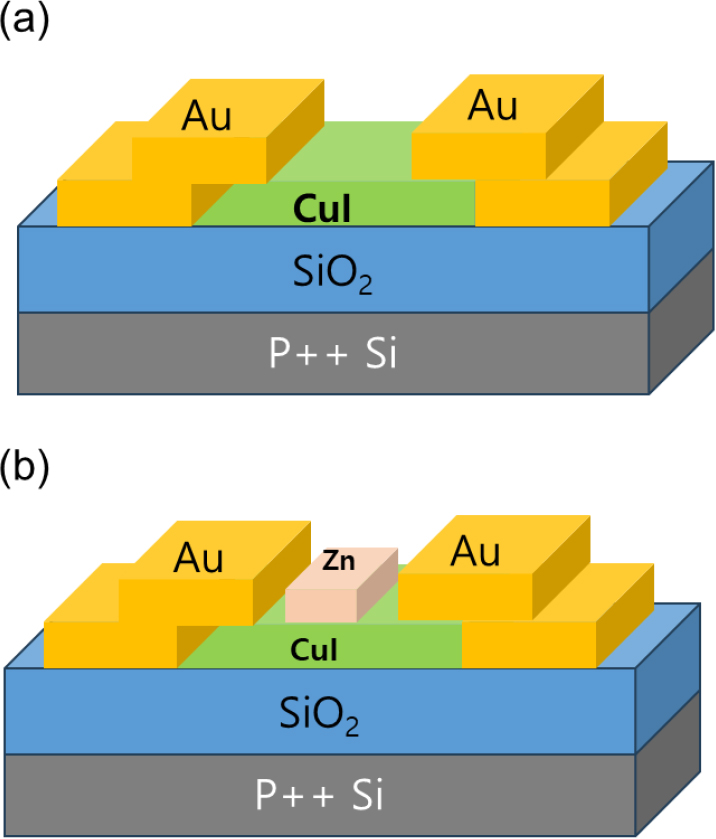

모든 CuI 박막은 100 nm 두께의 SiO2 절연막을 가지는 p++ Si 기판 위에 제조하였으며, 소오스 및 드레인 전극은 100 nm 두께의 Au을 thermal evaporation을 통해 증착하였다. CuI 활성 층과 Au 전극을 포함한 모든 층은 쉐도우 마스크를 통해 패터닝 하였으며, 채널층의 넓이(W)와 길이(L)는 각각 800 µm, 200 µm이다. 10 nm의 Zn Capping 층은 Zn Target을 이용하여 Ar 20 sccm, RF power 40 W의 조건으로 고주파 radio frequency (RF) sputtering 공정을 통해 증착하였다. 제조된 박막 트랜지스터의 전기적 특성 및 성능은 Keithley 4200A-SCS Parameter Analyzer (Tektronix, Korea)를 이용하여 외부의 빛을 차단하고 상온에서 측정하였다. 본 연구에서 제조한 CuI 박막 트랜지스터의 개략도를 Fig. 2에 표기하였다.
3. 결과 및 고찰

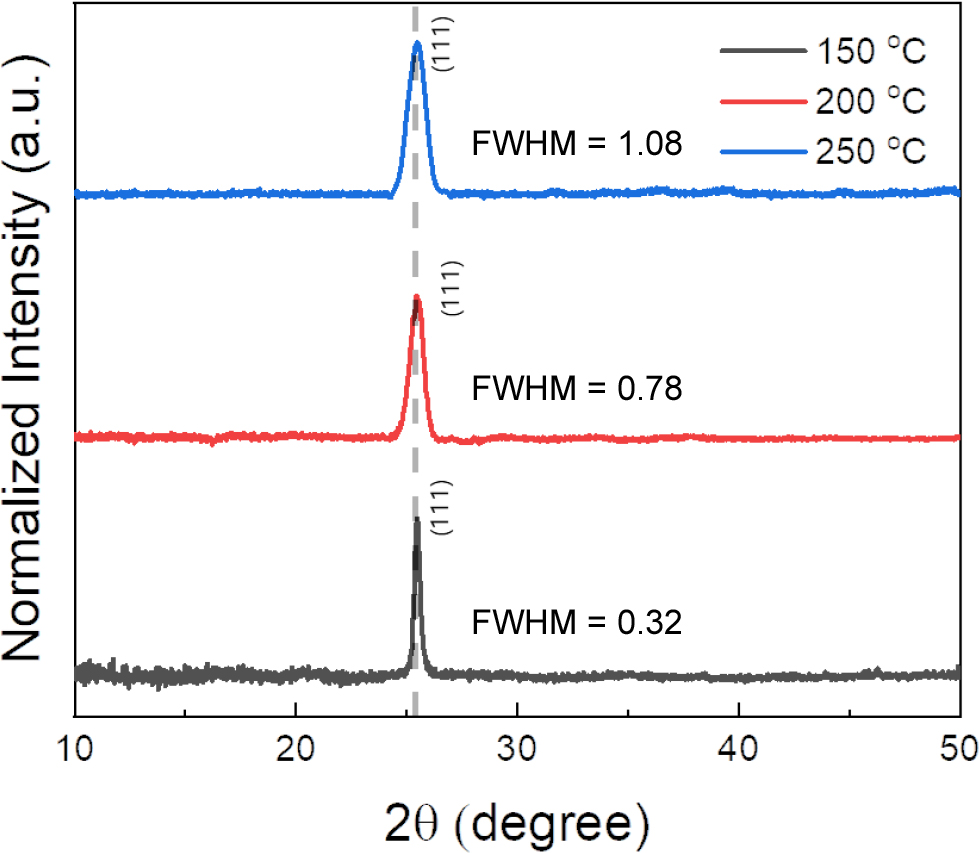

Fig. 3 증착 온도를 다르게 하여 CVD로 증착한 CuI 박막의 XRD 패턴을 보여준다. CVD로 증착한 CuI는 증착 온도에 상관없이 모두 25.48°에서 (111)의 결정 peak을 보여준다. 이는 zincblende 구조의 CuI γ 상으로 기존의 보고된 값과 유사하다.

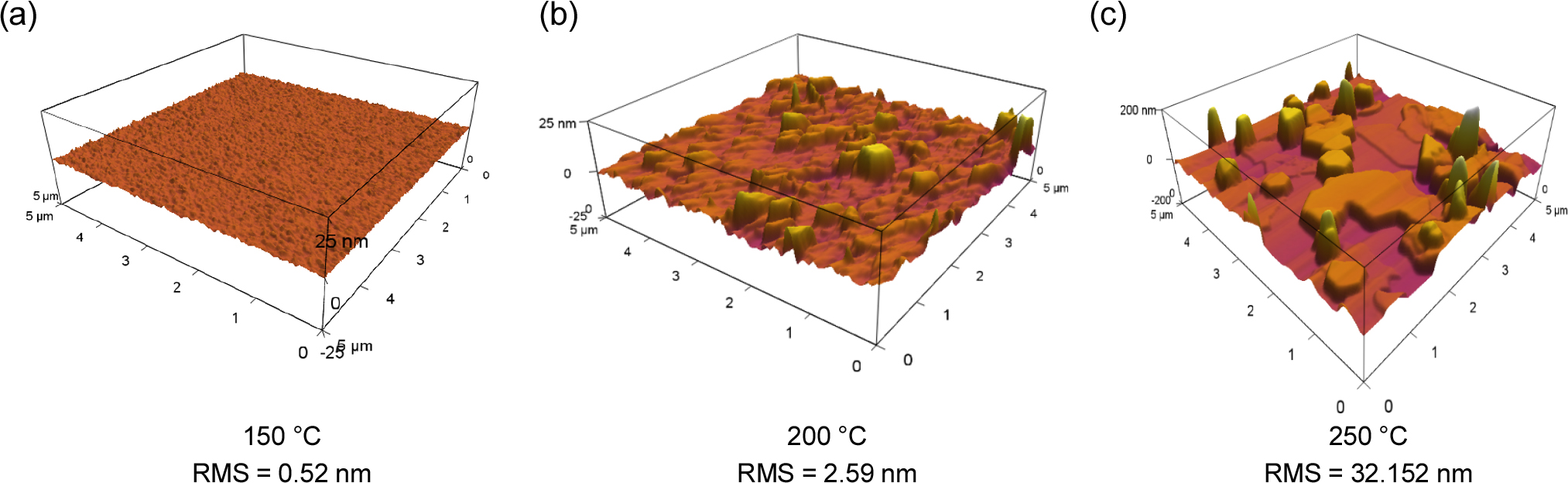

Fig. 4는 CVD 공정에서 기판 온도에 따른 CuI 박막 표면의 atomic force microscopy (AFM) 측정 결과이다. CuI 박막의 표면 거칠기 RMS (root-mean square) 값은 공정온도에 따른 CuI 박막의 표면에 미치는 영향에 대해 알고자 하였다. 공정온도가 150, 200, 250 °C일 때 각각 0.52 nm, 2.59 nm, 32.15 nm로 공정 온도가 높아짐에 따라 결정성이 커지면서 표면이 점차 거칠어지는 것으로 나타났다. 공정 기판 온도에 따라 CuI 박막의 성장 형태가 달라지며, 특히 온도가 높아질수록 더욱 빠르게 성장하여 표면이 거칠게 나타난다. 이러한 결과는 용액 공정 결과에서도 마찬가지로 나타났으며 박막의 표면은 박막 트랜지스터에서 전극/반도체 및 반도체/절연막 계면의 결함 형성으로 인한 캐리어 trap site로 작용할 수 있으므로, 낮은 온도에서 증착한 CuI 박막은 우수한 표면을 형성함으로써 박막 트랜지스터의 전기적 성능을 향상시킬 수 있다.17,18,19,20)
Table 1은 hall effect measurement를 이용하여 측정한 CuI 박막의 전기적 특성이다. CuI 박막은 150, 200, 250 °C에서 각각 1.19 × 1020, 3.11 × 1019, 5.55 × 1018/cm3의 캐리어 농도, 52.79, 14.12, 5.77 cm2/Vs의 hall 이동도, 556.24, 3.30 K, 240 K Ω/sq의 면저항을 보였다. 공정 온도가 증가함에 따라 캐리어 농도는 감소하게 되면서, 면저항이 상승해 hall 이동도가 낮아지는 것을 확인하였다. 낮은 온도에서 면저항이 가장 낮고 hall 이동도가 낮아지기는 하지만 캐리어 농도가 증가됨에 따라 150 °C 박막에서 저항을 최소화 시킬 수 있음에 따라 전기적 성능을 향상시킬 수 있다.
Table 1.
Changes in CuI thin film properties depending on temperature.
| 150 °C | 200 °C | 250 °C | |
| Carrier Con. (/cm3) | 1.19 × 1020 | 3.11 × 1019 | 5.55 × 1018 |
| Hall mobility (cm2/Vs) | 52.79 | 14.12 | 5.77 |
| Sheet resistance (Ω/sq) | 556.24 | 3.03 K | 240 k |
Table 2는 최근 몇 년간 연구되어진 CuI 박막의 물리적 전기적 특성의 요약이다. 대부분의 CuI 박막은 용액공정 기반의 spin coating으로 제작되었으나,12,21,22) Annadi et al.8)은 구리 증착 이후 iodization을 통해 제작하였다. 본 연구에서 제시하는 CVD 공정을 통해 제작한 CuI은 기존의 보고된 논문들에 비해 매우 매끄러운 표면과 높은 이동도를 가졌다. 이를 통해 CVD는 기존의 진공 공정이 지니는 대면적 균일도, 우수한 두께 조절 능력들과 함께 p형 반도체인 CuI를 제작하기에 적합한 방법으로 생각된다.
Table 2.
Literature survey on p-type CuI TFTs, in which the related results in this work are also shown for comparison.

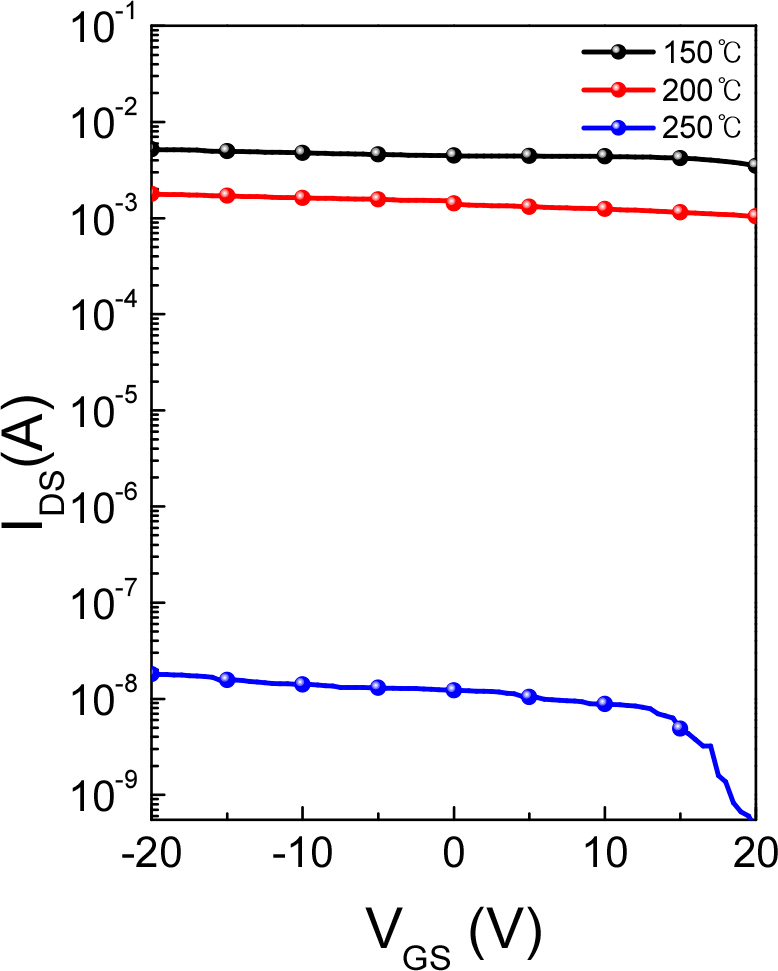

다음으로 CuI 박막을 활성 층으로 사용하여 박막 트랜지스터를 제작 후 공정온도에 따른 전기적 특성을 확인하였다. Fig. 5는 다양한 증착 온도에서 제작된 CuI 박막 트랜지스터의 전달 곡선을 나타낸다. 측정 시 드레인 전압은 -10 V으로 고정하여 측정하였으며 게이트 전압은 -20 V ~ 20 V의 범위로 측정하였다. 특히 250 °C의 CuI의 경우, 높은 캐리어에도 불구하고 표면의 높은 roughness로 인해 높은 저항을 형성해 정상적인 캐리어 transport가 발생하지 않아 매우 낮은 current를 나타냄을 확인하였다. 이는 주로 높은 정공 농도와 그에 따른 본래 CuI의 제어 불가능한 전도성을 가지기는 하지만, CuI의 본 연구에서는 공정온도 150 °C에서 가장 매끄러운 표면을 가졌으며 전기적 특성도 가장 좋은 것을 확인할 수 있었다. 이러한 결과를 바탕으로 hall 이동도가 가장 우수한 150 °C에서 제작한 CuI 박막에 Zn capping층을 도입하여 CuI 박막의 캐리어를 조절함으로써 CuI 트랜지스터의 성능을 개선시키고자 하였다.

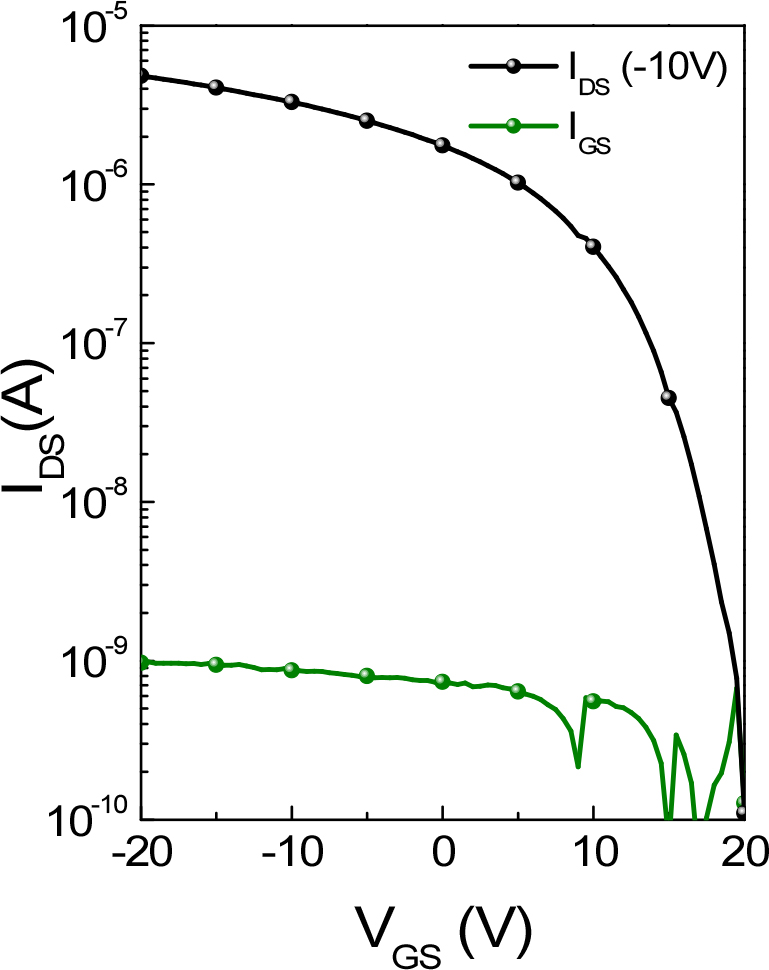

Fig. 6은 RF sputtering system에 의해 Zn capping층이 도입된 150 °C에서 제작된 CuI 박막 트랜지스터의 전기적 특성이다. Zn를 doping한 CuI 박막 트랜지스터는 0.11 cm2/Vs의 이동도, 1.74 V/decade의 subthreshold swing, 17.54 V의 문턱전압과 4.41 × 104의 on/off ratio의 우수한 전기적 특성을 나타냈다. 이러한 결과는 이론적으로 보았을 때, 다른 도펀트 Pb2+,Bi3+, Sn4+등의 도핑도 가능하지만 Sn4+도핑 시 p-type 성능을 보이지 않는 것을 확인했다.7) 다른 원소인 Bi3+와 Pb2+의 경우 Cu+의 반경에 비해 상당히 큰 반경을 가지고 있어 더 낮은 도핑 효율을 가지며 결함을 발생시킨다는 단점을 가지고 있으며 결과적으로 열악한 전기적 성능을 가진다.7,8) 반면, Zn와 Cu는 양이온의 크기와 구조가 유사하지만 전하량이 달라 Cu+를 치환할 경우 정공 억제자의 역할을 한다. 그 결과로 CuI에 Zn capping layer 도입 시 Zn가 CuI로 도핑되어 Cu2+의 공공이 제거됨으로 페르미 준위가 VBM에서 conduction band minimum (CBM) 쪽으로 이동하게 되는 효과를 가진다. Zn 도핑은 다른 원소들과 달리 격자를 왜곡시키지 않고 Cu+ 위치에 Zn2+가 치환됨으로써 캐리어의 농도가 줄어들며 이에 따라 current가 조절된다.8,17) 결과적으로 Zn doping을 통해 on current는 비록 낮아졌지만 off current 부분이 크게 개선되어 on/off current가 1.2 × 101에서 4.41 × 104까지 개선되었음을 확인할 수 있다.

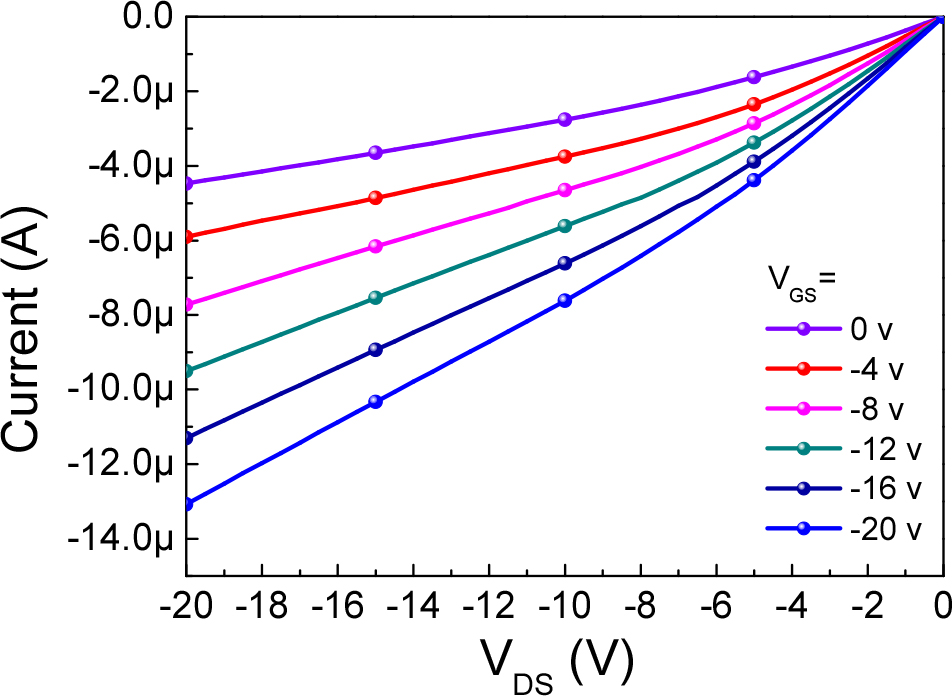

Fig. 7은 150 °C에서 증착한 Zn-CuI 박막 트랜지스터의 출력 곡선이다. 출력 곡선 측정 시, 게이트 전압은 0 V에서 -20 V까지 -4 V 간격으로 측정하였으며, 드레인 전압은 0 V에서 -20 V 범위로 측정하였다. 출력 곡선은 기존 CuI 박막과 달리 전형적인 output 특성을 보여주었다. 우수한 ohmic 거동 및 current crowding 현상이 관측되지 않았으며 높은 문턱전압과 많은 캐리어 농도로 인해 출력 곡선이 pinch off 되지 못하고 saturation되지 못한다.
Zn가 capping 된 CuI 박막 트랜지스터의 신뢰성을 평가하기 위해서 negative bias stress (NBS)와 positive bias stress (PBS) 신뢰성을 측정하였다. PBS 신뢰성 측정에서 VG는 20 V, VD는 -0.1 V로 고정하였으며, NBS신뢰성 조건에서는 VG는 -20 V, VD는 -0.1 V로 고정하였다. 측정 시간은 총 3,600초이며, bias stress를 인가하며 600초 간격으로 문턱 전압변화를 측정하기 위해 전달 곡선을 확인하였다. 외부의 영향을 최소화하기 위해 모든 신뢰성 평가는 빛이 없는 진공에서 진행되었다.

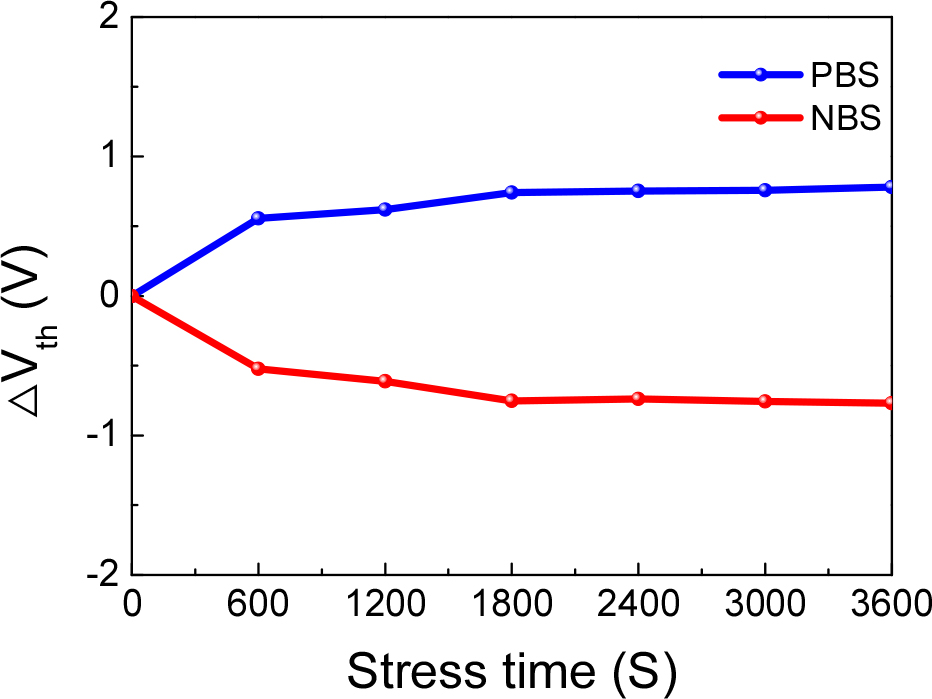

Fig. 8에 Zn-CuI 박막 트랜지스터의 NBS 및 PBS 신뢰성 측정에 따른 각 시간 별 문턱 전압 변화량(ΔVth)을 도시한 표이며, 신뢰성 테스트 후 PBS는 0.78 V, NBS는 -0.77 V의 문턱 전압 변화가 나타났다. NBS, PBS 신뢰성 측정에 의한 ΔVth는 반도체 내부와 반도체-절연막 계면에서의 캐리어 trap에 의해 영향을 받는데 본 연구에서 제작한 150 °C CuI는 0.52 nm의 매우 매끄러운 표면을 가지고 있을 뿐만 아니라 Zn 도핑 시 격자왜곡이 일어나지 않아 결함이 적다는 점에서 우수한 신뢰성을 보유할 수 있었다.
4. 결 론
본 논문에서는 CVD 방법으로 제작한 CuI 박막과 이를 이용한 박막 트랜지스터의 공정 온도에 따른 전기적 특성에 대하여 조사하였다. AFM 측정 결과, CVD 공정 중 기판 온도가 증가할수록 CuI의 표면 거칠기 값이 증가함을 확인하였다. 특히 250 °C의 기판 온도에서 제작된 CuI는 매우 나쁜 표면 거칠기 값을 나타냈다. 모든 CuI 박막은 홀 측정 결과 p-type 특성을 나타내었다. 이를 활용하여 제작한 TFT의 경우 높은 캐리어 농도로 인해 102, 101의 on/off ratio를 나타내었다. 이는 CuI의 높은 정공 농도에 의한 현상으로 캐리어 정공 농도를 줄이기 위하여 Zn capping layer를 도입하였으며, Zn capping layer가 도입된 박막 트랜지스터는 104의 on/off ratio, 이동도 0.11 cm2/Vs, S.S 1.74 V/decade의 전기적 특성을 가지며 정상적인 트랜지스터 거동을 보였다. 또한 PBS, NBS 결과 +1 V, -1 V 내외의 문턱전압 변화를 보이며 전기적으로 매우 안정적인 성능을 가짐을 확인할 수 있었다.
